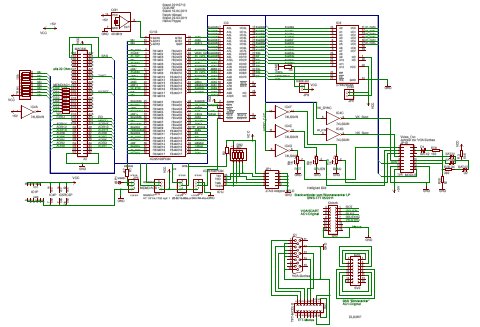

Schaltplan als PDF

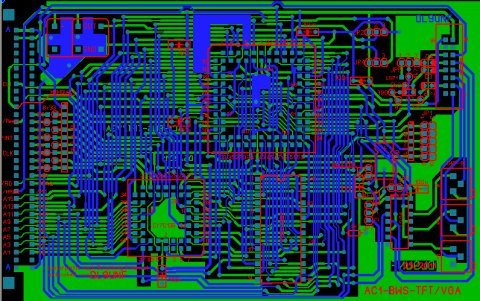

Lötseite als PDF
Bauteilseite als PDF
Bestückungsplan als PDF
Für den Zeichengenerator kann jeder beliebige AC1-Zeichengenerator genommen werden. Der Zeichengenerator-ROM ist so groß, daß die ZG-Datei vom AC1 dort 4x reinpaßt. Die Umschaltung erfolgt zwischen jeweils 2 Zeichensätzen vom AC1 aus, die Umschaltung zwischen den beiden Gruppen (Zeichensatz1/2 und Zeichensatz 3/4) erfolgt mit JP8.
