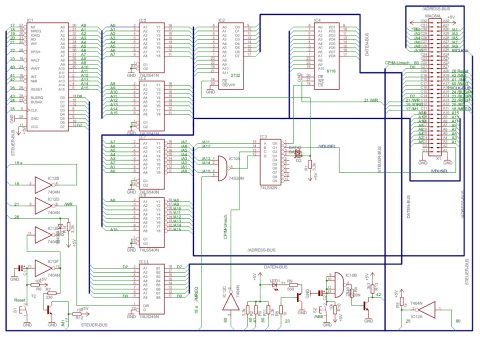

Schaltplan als PDF
Stückliste als Text

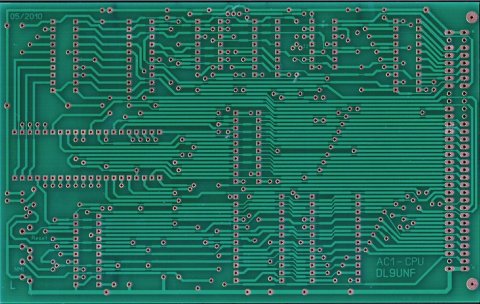

Lötseite als PDF

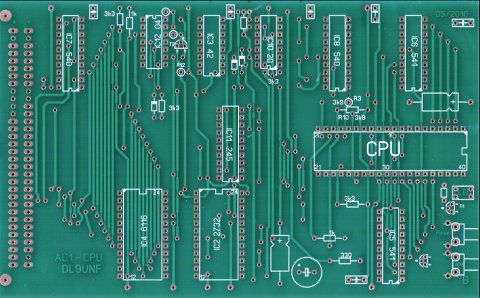

Bauteilseite als PDF

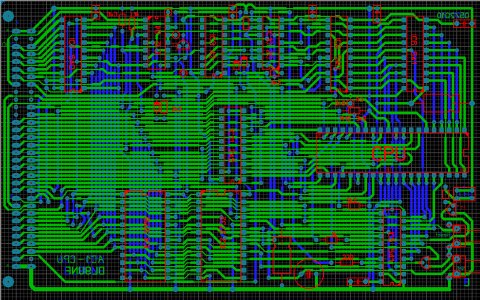

Bestückungsplan als PDF
Beschreibung Monitor V8 als PDF
Auf der LP ist ein R mit R10 angegeben - im Schaltplan 10k. 3k9 ist richtig.
Der liegende Elko ( beim 541 ) ist ein Abblock-C 47µF - 100µF.
Die anderen beiden haben den Wert ca. 22µF - sind zur Tastenentprellung.
Es wurde festgestellt, das auf der CPU-LP an dem Anschluss der LED durch den Schriftzug auf der Bestückungsseite einen Schluss herstellt. BITTE darauf achten, das der Schriftzug ( das "D" ) an einem Lötauge getrennt wird.
CPU, Pin25, ⁄BUSRQ über 3k9 an +5V.
