AC1-2017, LP V2.0, Stand: 30.10.2018

Die Fertigung erfolgte als doppelseitige durchkontaktierte Cevausitleiterplatte in Originalgröße. Einzige Neuerung ist die wahlweise Verwendung von einem U402 oder einen 2716 als Zeichengenerator.
Diese Änderung hat Heiko Poppe eingefügt.

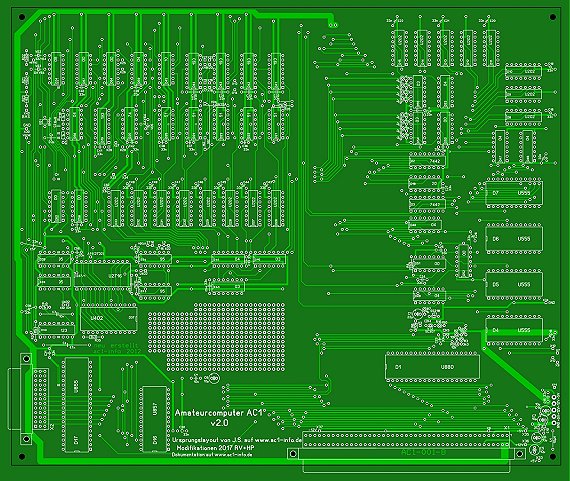

Vorabdarstellung der Leiterplatte.
AC1-2017

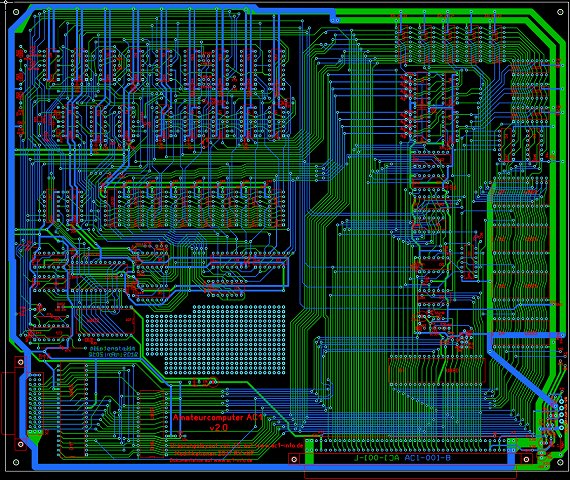

Sprintlayout 6.0 - Projekt


Lötseite als PDF
Bauteilseite als PDF
Bestückungsplan als PDF
Gerberdaten als ZIP


Stücklisten

Eine Stückliste hat Karsten Jobst erstellt - als Excel oder OpenOffice-Dokument. In der Bauanleitung ist die Original-Stückliste enthalten.

zurück zu AC1-2017
