Johann Spannenkrebs: " Zur Erstellung eines korrekten Schaltplanes wurden die Unterlagen aus dem Funkamateur, eine unbestückte Platine und natürlich (m)ein funktionsfähiger AC1 benutzt. " | |
Unterlagen aus Funkamateur | Unterlagen neu erstellt und korrigiert |
![]() |
![]() |

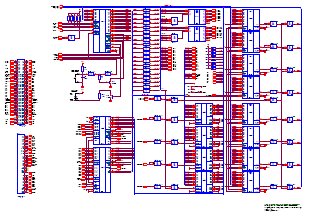

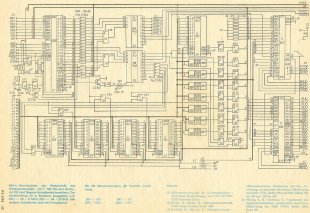

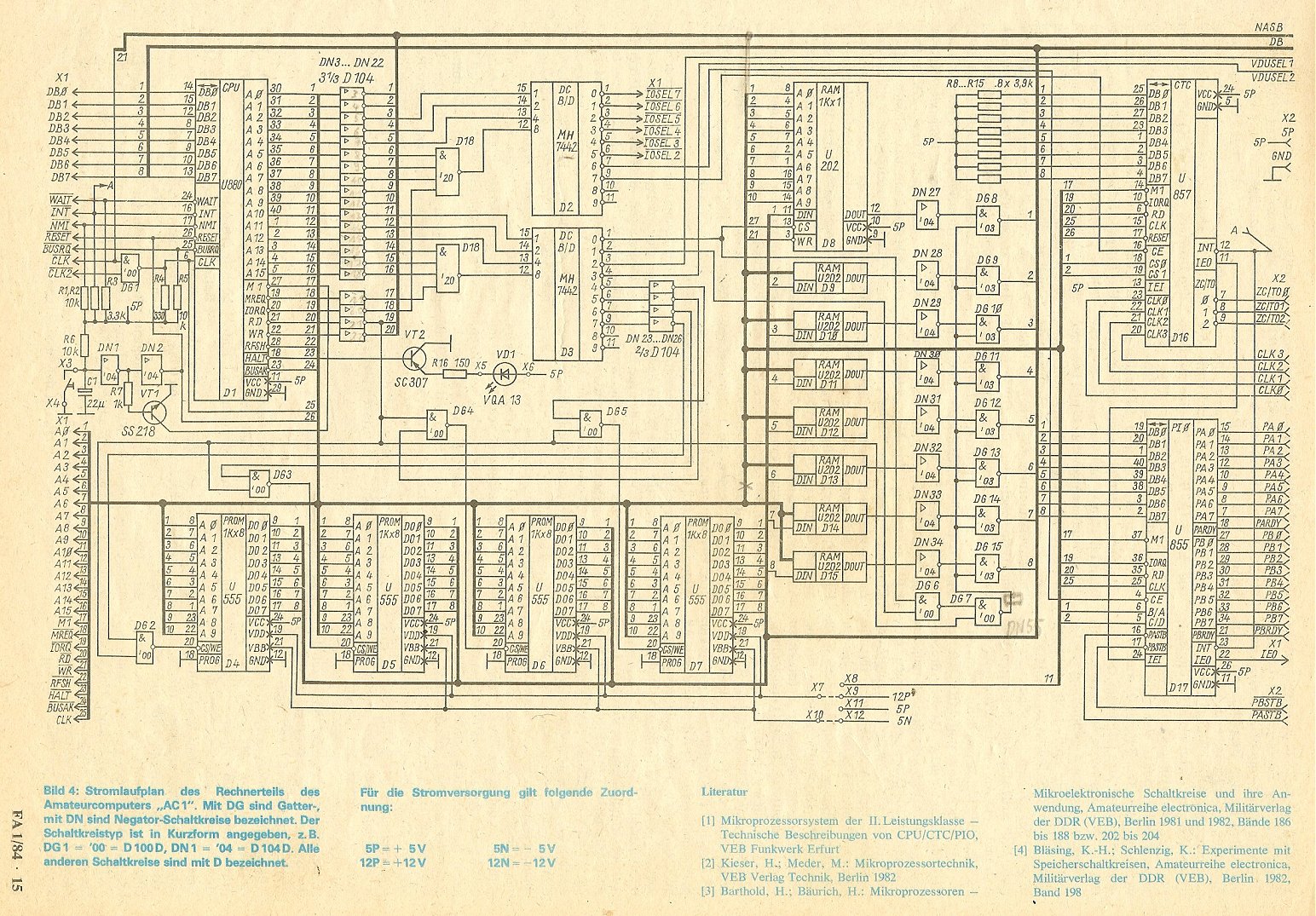

Rechnerteil | Rechnerteil |
![]() |
![]() |

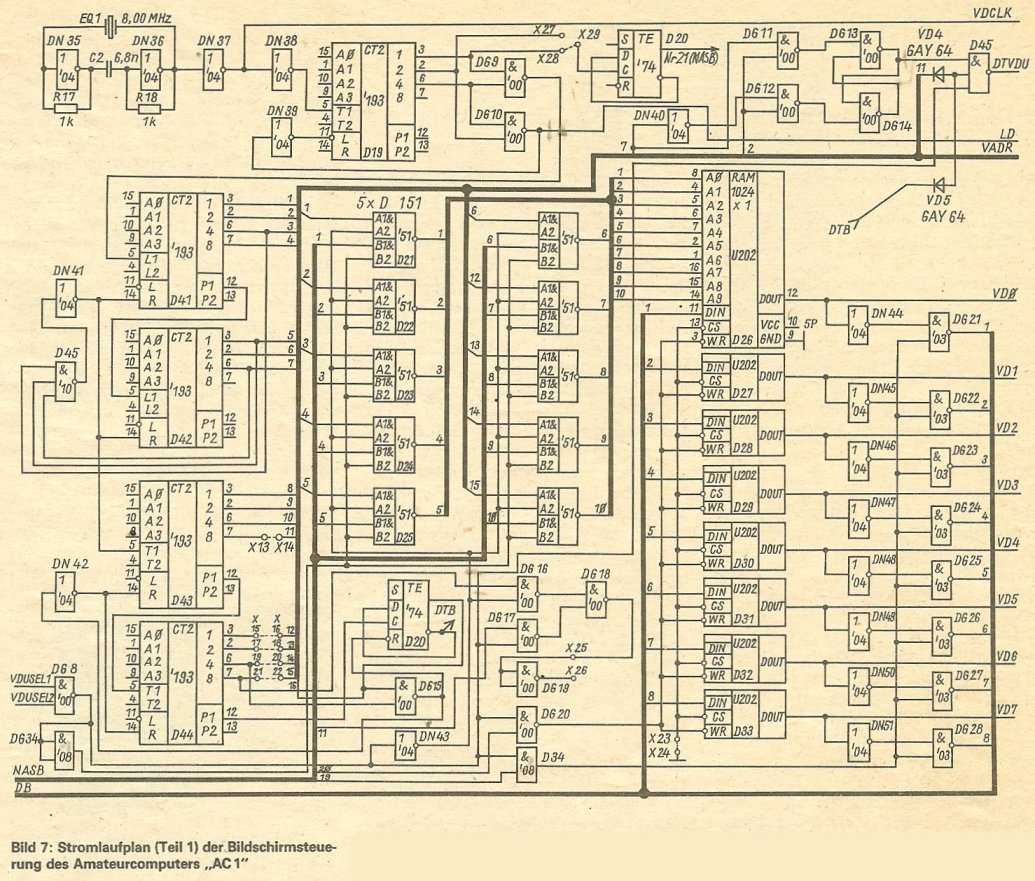

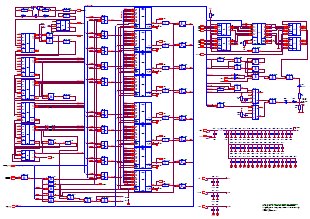

Bildschirmsteuerung, Teil 1 | Bildschirmsteuerung | ![]() |
![]() |

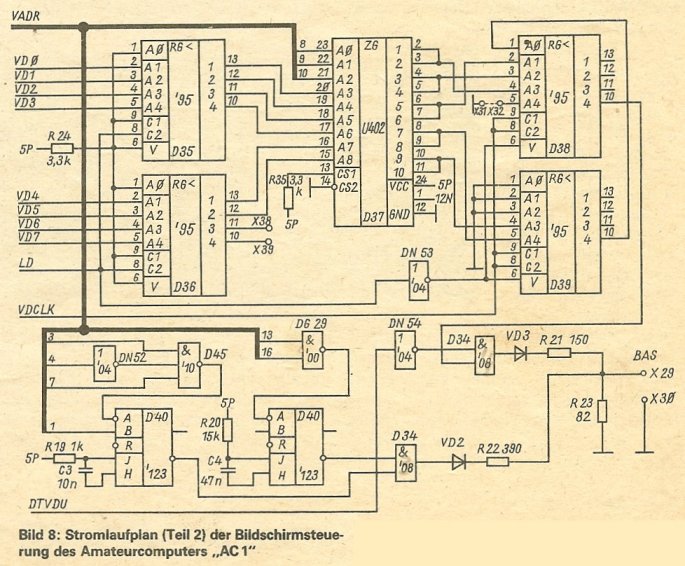

Bildschirmsteuerung, Teil 2 | mein funktionsfähiger AC1 |
