"EDAS*4" - ein Editor/Assembler für den Amateurcomputer "AC1"

J. REUL - Y27XO, F. HEYDER - Y21SO

Wenn man selbst Maschinenprogramme mit dem "AC1" entwickeln will, so ist dafür ein Assembler sehr hilfreich. Er verhindert zumindest die syntaktischen Fehler, spart Zeit und erlaubt eine ordentliche Dokumentation der Programme. Ist ein Drucker vorhanden, kann man sich auch das Assembler-Listing ausdrucken lassen. Dann ist es sicher etwas leichter, möglichst schnell die gemachten Denkfehler zu finden.
Angeregt und unterstützt von Jürgen, Y23LA, wurde der Editor/Assembler nach [1] weiter analysiert, für den "AC1" angepaßt und mit einer speicherökonomischeren Quellstruktur versehen, außerdem der Kommandoumfang und damit der Service um etliche Befehle erweitert. Auch das Anlegen und Verarbeiten einer Unterprogrammbibliothek wird durch die neu geschaffene Möglichkeit der Sekundärquellenverarbeitung unterstützt. Einen ersten Eindruck über die Leistungsfähigkeit dieses etwa 5 KByte langen Programms vermittelt sicher auch das in [2] abgedruckte Listing zur Prüfsummenroutine für den "AC1", das mit EDAS*4 erstellt wurde.
EDAS*4 enthält einen Zweilauf-Assembler, der bei entsprechender Option den erzeugten Maschinenkode gleich auf den zugehörenden Speicherplatz lädt. Er verarbeitet die Mnemoniks größtenteils entsprechend der Syntax, wie sie z.B. der U-880-Assembler unter dem UDOS-Betriebssystem akzeptiert [3], [4]. Eine Aufstellung der verwendeten Mnemoniks wird am Ende dieses Beitrages gegeben. Die erstellten Quelltexte sind mit dem "AC1"-Monitor auf Kassette abspeicherbar und frei verschiebbar. Die Argumentzellen werden beim Verlassen von EDAS*4 entsprechend geladen. EDAS*4 erfordert einen erweiterten "AC1" (32 Zeilen, Kleinbuchstaben, Speichererweiterung ab 4000H).
Nicht zuletzt um dem Anbieten wenig helfender "Nachnutzungs-Werbeartikel" wirkungsvoll zu begegnen, wird es bei diesem Beitrag einmal anders gemacht. Das heißt, nachfolgend wird das vollständige Listing (leider lassen sich bespielte Kassetten immer noch nicht drucken!) und eine Kurzbeschreibung in Form eines Arbeitsblattes veröffentlicht. Eine ausführlichere Beschreibung folgt in der weiteren Fortsetzung des Beitrages. Die beiden Teile des Arbeitsblattes veröffentlichen wir in der Ausgabe 2/1987 unserer Zeitschrift. Vorerst kann man das Listing eintippen, die Eintippfehler suchen und anhand der Arbeitsblätter gleich losprobieren. Wer mit der Kurzbeschreibung (Arbeitsblatt), die als Gedächtnisstütze gedacht ist, nicht klar kommt, muß auf die nachfolgende ausführliche Beschreibung warten.
Viel Spaß beim Eintippen wünschen Y27XO, Y23LA und Y21SO.

Literatur

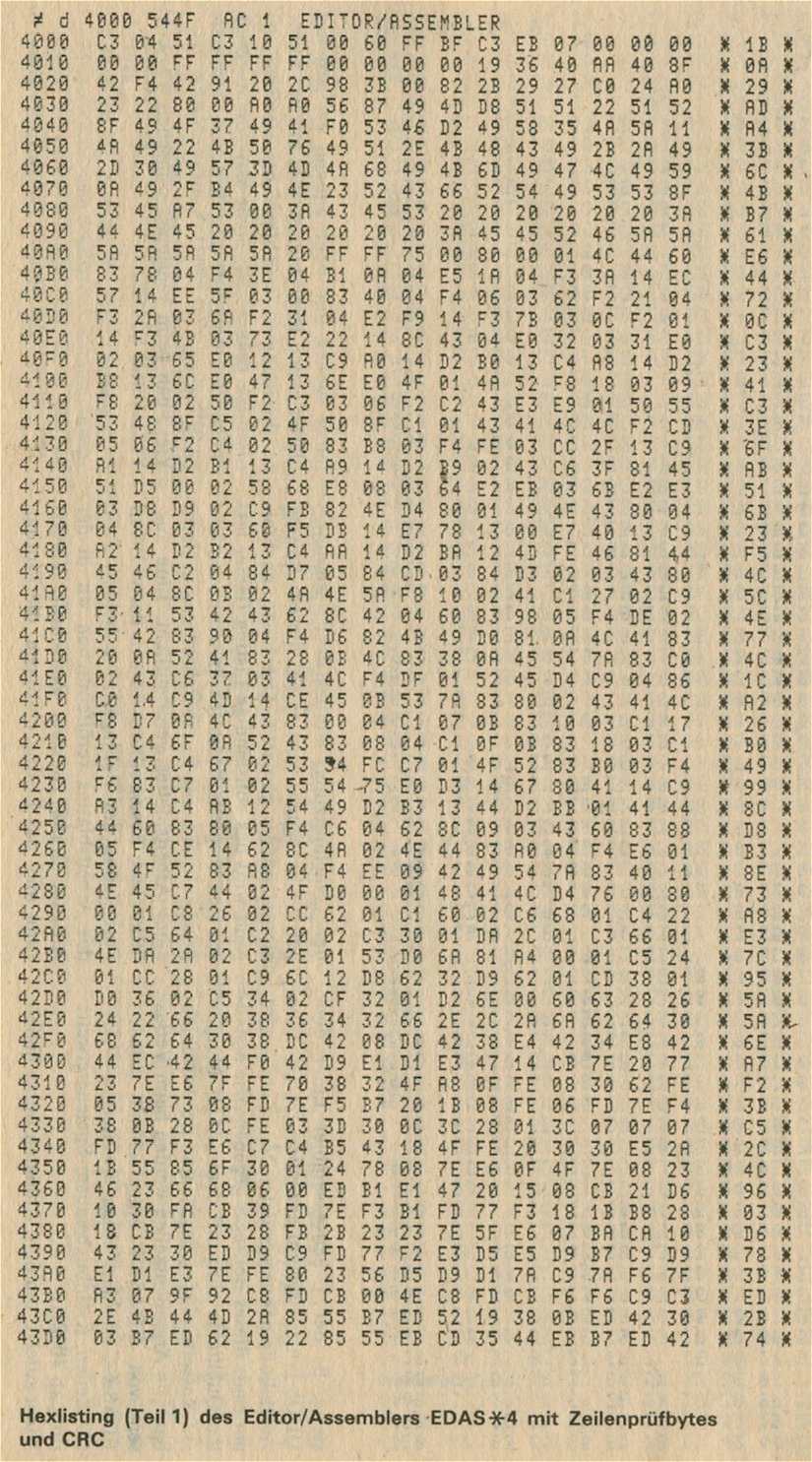

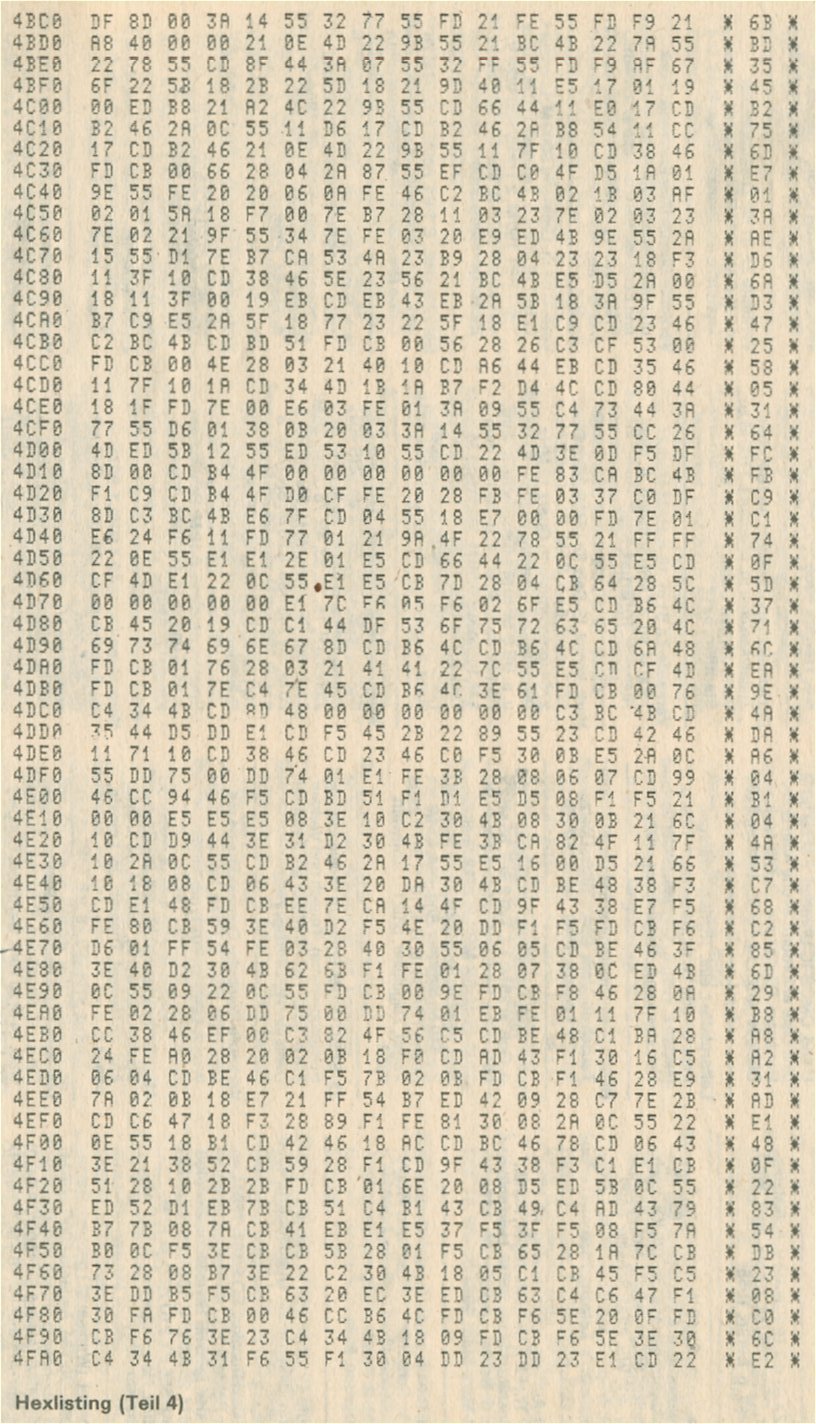

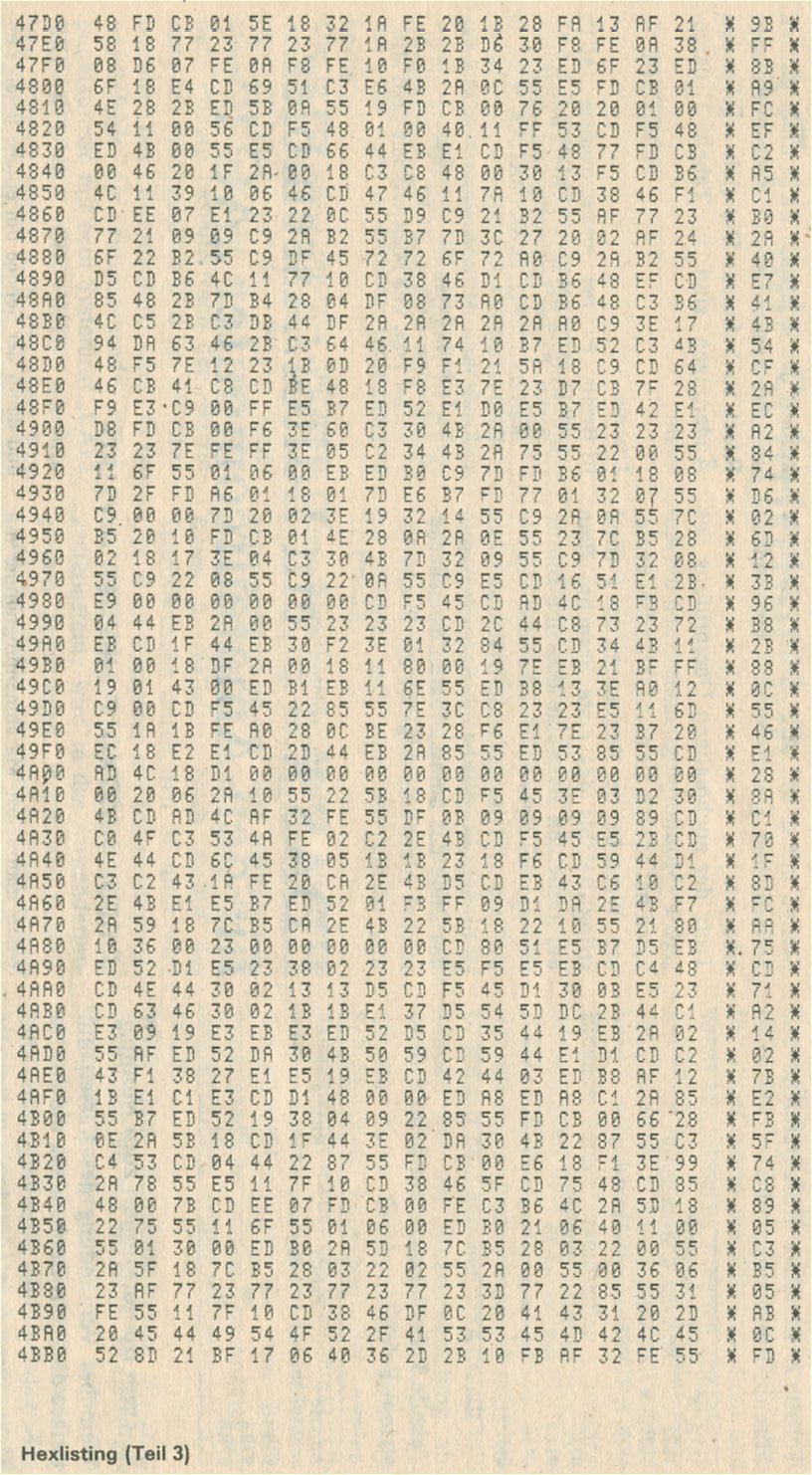

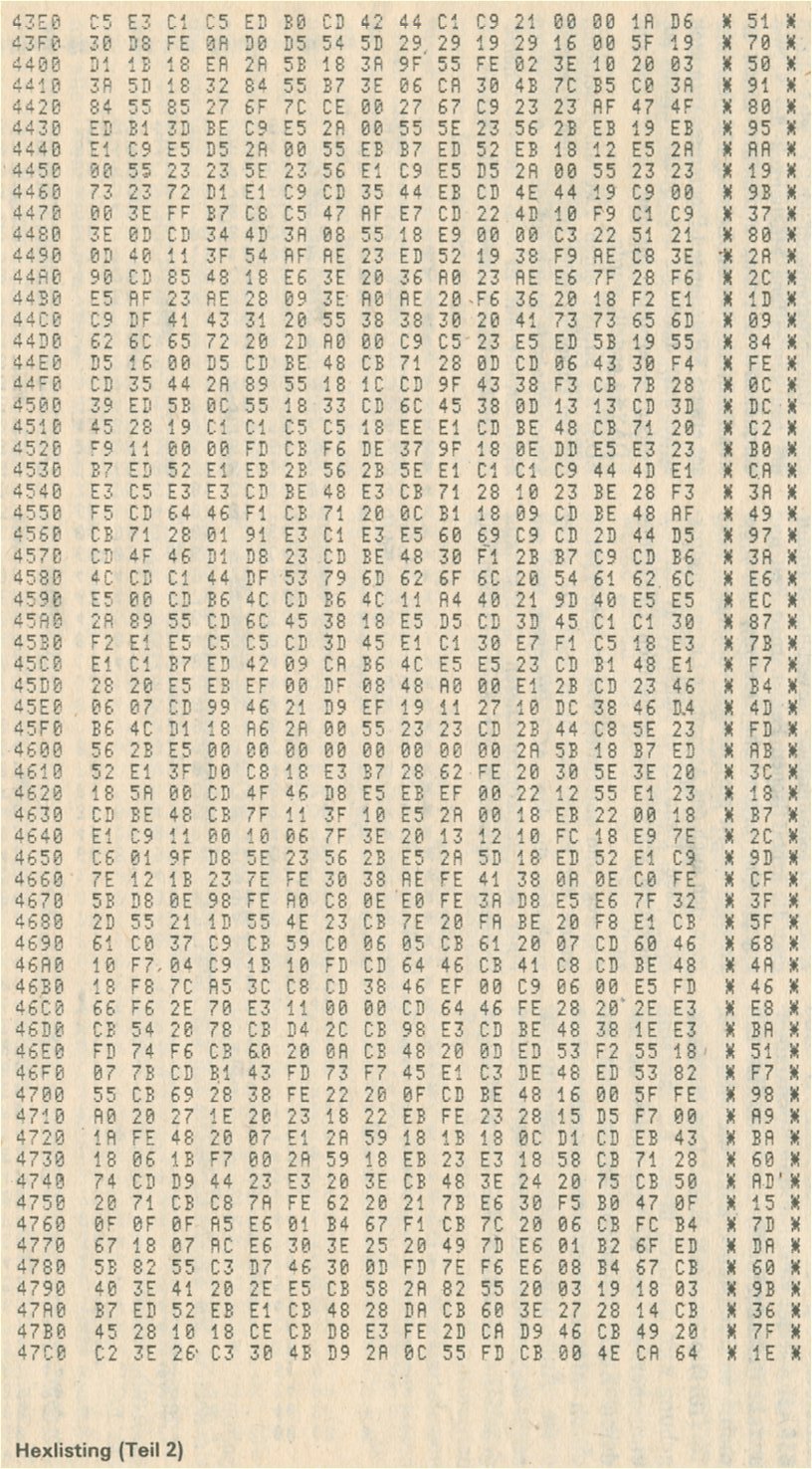

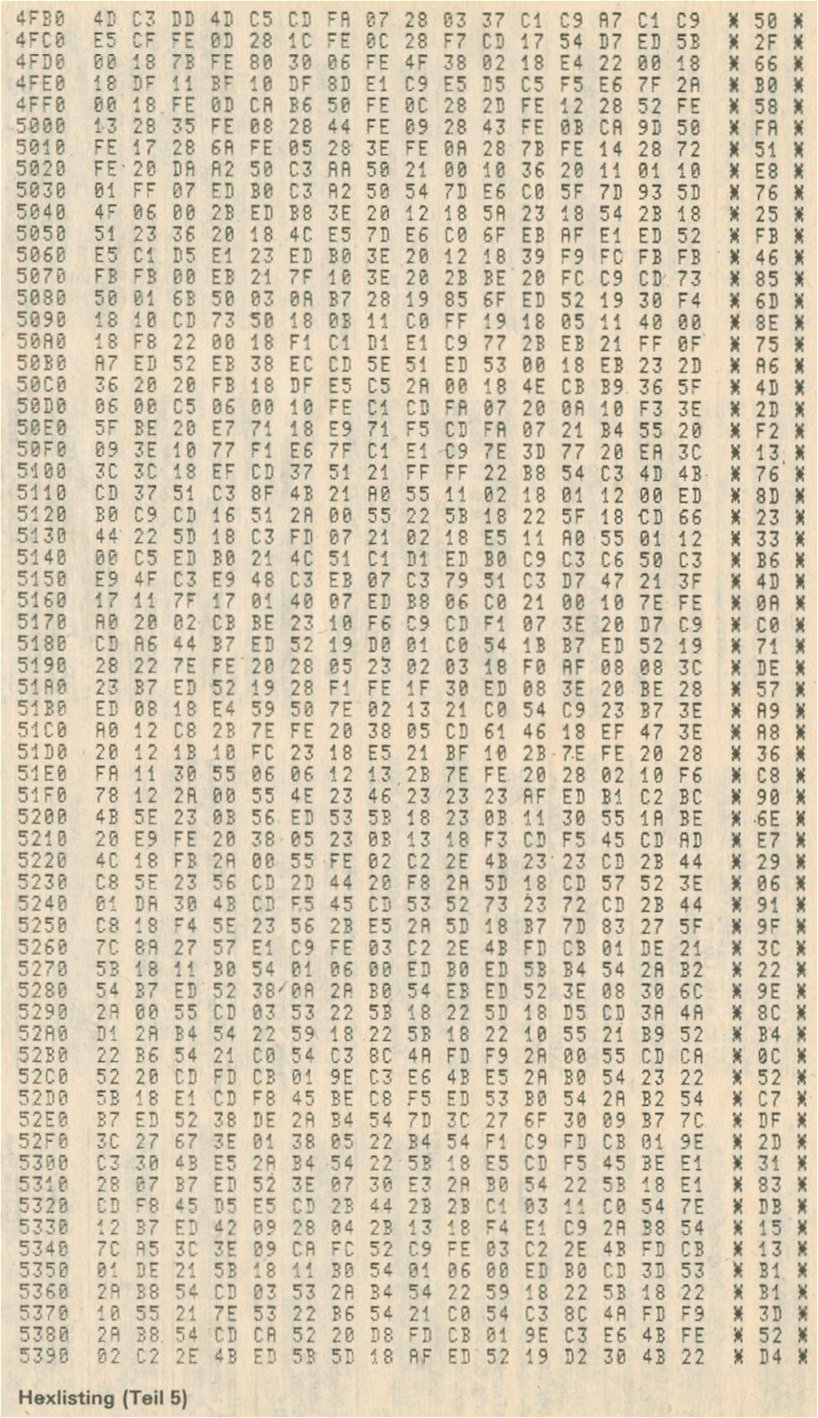

355 KByte	331 KByte	332 KByte
Teil 1	Teil 2	Teil 3

291 KByte	310 KByte	65 KByte
Teil 4	Teil 5	Teil 6

Nachfolgend wird genauer auf die Anwendung der einzelnen Kommandos des EDAS*4 eingegangen. Allerdings kann und soll es nicht Aufgabe dieses Beitrages sein, das Programmieren in Maschinensprache selbst zu erläutern.
EDAS*4 besteht aus zwei Teilen. Die zeilenorientierte Editorkomponente von EDAS*4 gestattet es, Quellprogramme in mnemonischer Darstellung zu erstellen und zu verändern, sowie die Programme mit Kommentar zu versehen. Der Assemblerteil erzeugt aus einer solchen Quelle ein Assemblerlisting. Und wenn die entsprechenden Optionsbits gesetzt sind, kann der zugehörende Maschinenkode in den Speicher geladen (auch mit Offset) und eine Symboltabelle erzeugt werden. Syntaktische Fehler werden angezeigt. In Zusammenarbeit mit dem "AC1"-Monitor ist damit ein leichter und schneller Wechsel zwischen Editieren, Assemblieren und Testen von Maschinenprogrammen möglich. Da die erstellten Quellen im RAM stehen und gerade bei Maschinenprogrammen Fehler auftreten können, die diese dann zerstören, gilt auch hier: erst Abspeichern - dann Testen.
Die vorliegende Version ist für den Amateurcomputer "AC1" mit Speichererweiterung (min. 16 KByte), 32 Zeilen/Bild und Zeichengenerator mit Kleinbuchstaben vorgesehen. Das Programm selbst belegt den Speicher von 4000H bis 544FH, sowie den Speicher von 5450H bis 55FFH für Merkzellen. Der restliche RAM kann als Quelltextspeicher, auch als Editierpuffer bezeichnet, zugewiesen werden. Die mit EDAS*4 erzeugten Quelltexte sind frei verschiebbar, d.h., ein Quelltext kann z.B. bei einer späteren Weiterbearbeitung an eine andere Stelle im Speicher gebracht werden, als die, wo er erzeugt wurde. Es ist nur wichtig, daß dann der zugewiesene Editierpufferanfang mit dem Anfang des Quelltextes wieder übereinstimmt. Gegenüber dem Vorbild werden in EDAS*4-Quelltexten Leerzeichen komprimiert abgelegt. Damit erhöht sich der Umfang des in einem Zug erstellbaren Maschinenkodes auf etwa 4 KByte bei voll aufgerüstetem RAM-Speicher, wobei hier natürlich auch der Umfang der Kommentare eine Rolle spielt. Für die meisten Anwendungen dürfte das jedoch ausreichen, sonst muß man das Programm in mehreren Teilen erzeugen. Man sollte übrigens ausführlicher kommentieren, sonst passiert es leicht, daß man nach längerer Zeit nicht mehr versteht, was man da programmiert hat.
Das Abspeichern und Einlesen der Quelltexte von Kassette erfolgt mit Hilfe des Monitors. Beim Verlassen des Assemblers werden zur Unterstützung die Argumentzellen mit den Daten der Quelle geladen, so daß einfach mit S: Name abgespeichert werden kann. Um den Bedienkomfort zu erhöhen, verwendet EDAS*4 eigene Routinen für Bildschirm und Tastatur. Die Eingabe ist mit einer Auto-Repeat-Funktion versehen, d.h., nach längerem Drücken wird eine Taste automatisch wiederholt. Bei der Kommentareingabe geht die Tastatur automatisch in den Schreibmaschinenmodus (Großbuchstaben bei Shift, sonst Kleinbuchstaben) über.

Programmstart

Das Programm verfügt über einen Kalt- und einen Warmstart (Restart mit alten Parametern). Der Ansprung erfolgt mit "E" oder "J" aus dem Monitor. Nach dem Laden des Programms ist immer erst ein Kaltstart auszuführen, da der Puffer vereinbart und die Merkzellen initialisiert werden müssen.
Kaltstart: J 4000 AAAA EEEE (CR)
Warmstart: J 4003 (CR)
Werden Endadresse bzw. Anfangs- und Endadresse weggelassen, so wird folgende Vorzugsbelegung eingestellt:
AAAA - 6000H; EEEE - BFFFH
Diese kann durch Verändern der RAM-Zellen 4006H bis 4009H an die jeweiligen Gegebenheiten angepaßt werden. Nach dem Laden einer Quelle ist ein Kaltstart auszuführen, wobei die der Quelle entsprechende Editierpufferanfangsadresse mit angegeben werden muß. Anschließend reaktiviert man die Quelle mit "Y". Hat man EDAS*4 mit "Q" verlassen, so genügt zur Weiterarbeit ein Warmstart.
Nach dem Start wird der Bildschirm gelöscht. In den obersten zwei Zeilen erscheint auf dem Bildschirm:
AC1-EDITOR/ASSEMBLER FREE: END: SEC:
Die Statusinformationen haben folgende Bedeutung:
FREE - Erster freier Speicher nach dem Quelltext. Nach einem Kaltstart wird eine um 6 Bytes höhere Adresse als die eingegebene Anfangsadresse angezeigt. Die ersten 5 Bytes (Quellkopf enthalten Informationen über die Länge der Quelle.
END - Erster freier Speicher nach dem Maschinenkode (wird nach jedem Assemblerlauf angezeigt).
SEC - Anfangsadresse der Sekundärquelle (wird nach deren Vereinbarung angezeigt).
Das Promptsymbol von EDAS*4, das Zeichen zur Eingabebereitschaft, ist ein blinkender Kursor (Tiefstrich). Der Kursor blinkt am linken Anschlag der zweiten Zeile von unten. Wenn nicht anders angegeben, führt CTRL-C zum vorzeitigen Abbruch des gerade aktuellen Kommandos.

Abspeichern und Einlesen der Quelltexte

Dazu ist die Arbeit mit dem Editor/Assembler zu beenden und in den Monitor zu springen ("Q" cr). Die Argumentzellen des Monitors werden dabei automatisch mit den Daten zum Abspeichem des Quelltextes geladen.
Abspeichern - S aaaa FREE aaaa Name oder S: Name; aaaa als drittes Argument dient der Kennzeichnung des Editierpufferanfangs, als Hilfe für den Kaltstart. Einlesen - L oder L offset -. Die Quelltexte sind nicht adreßgebunden. Beim Verschieben oder Laden muß der Anfang beim Kaltstart mit angegeben werden, da sonst ein Reaktivieren nicht möglich ist.

Editor

Der Editor dient zum Eingeben und Verändern von Quelltexten. Jede Quelltextzeile hat eine Zeilennummer, nach der sie in den Quelltext eingeordnet wird, analog den Programmzeilen in einem BASIC-Programm. Die Zeilennummer darf hierbei zwischen 0001 und 9999 liegen, führende Nullen sind nicht notwendig. Eine Quelltextzeile hat folgendes Format:
Zeilen-Nr. Marke Befehl Operand(en) ;Kommentar
nnnn mmmmmm bbbb ooooo...ooo ; xxxxxxxxx
Die einzelnen Elemente sind durch mindestens ein Leerzeichen, besser durch den speziellen Tabulator von EDAS*4 (CTRL-W) zu trennen. Wird keine Marke vereinbart, so sind zwischen der Zeilennummer und dem Befehl mindestens zwei Leerzeichen zu setzen, auch hier ist CTRL-W besser. Damit wird die Übersichtlichkeit der Quelle verbessert. Durch die Komprimierung der Leerzeichen erhöht diese Übersichtlichkeit nicht den Speicherbedarf des Quelltextes.
Eine Marke kann maximal aus sechs Zeichen bestehen. Zwischen der Zeilennummer und der Marke darf nur ein Leerzeichen stehen. Ein Abschluß der Marke mit einem Doppelpunkt wird nicht unterstützt. Bei 6stelligen Marken ist das auch nicht zulässig. Der Marke folgt dann der Maschinenbefehl oder eine Assembleranweisung. Nachfolgend ist es möglich, zur besseren Dokumentation, die Zeile mit einem Kommentar zu versehen. Dieser beginnt immer mit einem Semikolon. Die Tastatur geht dann bis zum Zeilenabschluß mit "cr" automatisch in den Schreibmaschinenmodus über. Der Kommentar kann auch auf der ersten Markenstelle beginnen. Das ist z.B. für Überschriften günstig.
Die Quelltext- und Kommandoeingabe erfolgt immer in der vorletzten Zeile. Ein Verlassen dieser ist nicht möglich. Das Ende der Eingabezeile entspricht nicht dem Ende der Bildschirmzeile, sondern ist so weit vorgezogen, daß bei der nachfolgenden Assemblierung nichts abgeschnitten wird. Bis zum Zeilenschluß mit "cr" kann die Zeile mit Hilfe der Kursorfunktionen in die gewünschte Form gebracht werden. Die Stellung des Kursors in der Zeile beim Zeilenabschluß ist gleichgültig.

Anweisungen des Editors

Die Kommandos für den Editor bestehen aus einem Buchstaben und entsprechenden Argumenten (wenn notwendig). Die Kennbuchstaben müssen am linken Bildrand stehen, die Argumente werden durch Leerzeichen voneinander getrennt. Folgende Kommandos stehen im Editor zur Verfügung:
Zeichenkettensuche
/STRING/ - Eingabe der zu suchenden Zeichenkette.
F - Listen der Zeilen, in denen die zuvor in Schrägstriche gestellte und eingegebene Zeichenkette enthalten ist.
Damit lassen sich z.B. bestimmte Befehle, Marken und ähnliches im gesamten Quelltext suchen.
Seitengröße auf Bildschirm einstellen
H h - Setzen der Seitengröße auf h (hex.).
H - Setzen der Seitengröße auf 25 Zeilen.
H 0 - Setzen auf kontinuierliche Ausgabe.
Nach der Ausgabe von h Zeilen auf dem Bildschirm wird die Ausgabe unterbrochen und nach dem Drücken einer Taste um jeweils eine weitere Seitengröße fortgesetzt. Nach dem Start ist die Seitengröße auf 25 Zeilen festgelegt.
Automatische Zeilennummerierung
I - ab Zeile 10 Schrittweite 10.
I a - ab Zeile a Schrittweite 10.
I a s - ab Zeile a Schrittweite s.
Wie in BASIC-Interpretern der Auto-Befehl, gestattet das "I"-Kommando eine Eingabe mit automatischer Zeilennummernerzeugung. Der Kursor befindet sich bei der Zeileneröffnung immer auf der ersten Markenposition. Beendet wird dieses Kommando, in dem die letzte Zeilennummer wieder gelöscht wird, z.B. mit CTRL-R.
Ausgabeverzögerung setzen
J h - Setzen einer Schirmausgabeverzögerung (h 1..FF).
J 0 - Rücksetzen der Verzögerung.
K h - Wie J, aber nur bei Druckerausgabe.
Mit dem "J"- bzw. "K"-Kommando läßt sich die Geschwindigkeit der Bildschirm bzw. Druckerausgabe steuern, in dem entsprechend dem Argument h nach jedem cr gewartet wird. Nach dem Start sind beide Verzögerungen ausgeschaltet.
Neunumerierung der gesamten Quelle
R - 1. Zeile 10 Schrittweite 10.
R a - Zeile a Schrittweite 10.
R a s - Zeile a Schrittweite S.
Zur Verbesserung der Form bzw. zum Platzschaffen für Einfügungen kann hiermit die gesamte Quelle mit neuen Zeilennummern versehen werden.
Neunumerierung ab Zeile bis Quellende
N a s - ab Zeile a mit einer Lücke von s Zeilen zur vorhergehenden a Zeile.
Dieses Kommando ist immer dann nützlich, wenn man noch nachträglich etwas in die Quelle einfügen muß und dafür Platz benötigt.
Anzeige des Quelltextes auf dem Schirm
V - Anzeige des gesamten Quelltextes.
V a - Anzeige ab Zeile a bis zum Ende.
V a e - Anzeige ab Zeile a bis Zeile e.
Hiermit kann man den Quelltext ganz oder teilweise auf dem Schirm ausgeben.
Anzeige des Quelltextes ab Marke
M Marke - Anzeige des Quelltexte, ab Marke bis Ende.
Dieses Kommando dient ebenfalls zur Anzeige des Quelltextes, wobei hier ab der angegebenen Marke begonnen wird.
Löschen von Quelltextzeilen
X a e - Streichen der Zeilen ab a bis e einschließlich.
Mit diesem Kommando können eingegebene Quelltextzeilen wieder gelöscht werden. Dieses Kommando wird nur dann ausgeführt, wenn beide Argumente angegeben sind, sonst erfolgt eine Fehlermeldung.
Reaktivieren eines vorhandenen Quelltextes
Y - Reaktivieren des Editierpuffers. Hiermit kann ein im Speicher vorhandener Quelltext nach einem Kaltstart von EDAS*4 wieder aktiviert werden. Das ist notwendig, wenn eine Quelle von Kassette geladen wurde oder wenn nach einem eventuellen Systemabsturz die Quelle noch erhalten geblieben ist. Ein Reaktivieren ist jedoch nur so lange möglich, wie noch keine Quellzeile eingegeben wurde. Außerdem muß natürlich der Anfang des vereinbarten Editierpuffers mit dem Anfang des Quelltextes übereinstimmen.
Ändern einer Quellzeile
Z - Korrigiere in zuletzt eingegebener Zeile.
Z x - Korrigiere in Zeile x.
Kursorsteuerung:
CTRL - I ==>
CTRL - H <==
CTRL - E Einfügen
CTRL - S Streichen
CTRL - R Rückwärtslöschen
CTRL - T Kursor hinter Zeilennummer
CTRL - W spezieller Tabulator
Mit diesem Kommando kann man mit Hilfe der oben genannten Funktionen nach Belieben in der ausgewählten Zeile ändern. Wird die Zeilennummer selbst damit geändert, so bleibt die Zeile aber auch unter der vorhergehenden Nummer im Quelltext. Damit ist es z.B. möglich, Zeilen zu doppeln. Die Kursorfunktionen sind natürlich während der gesamten Arbeit mit EDAS*4 nutzbar, nicht nur im "Z"-Kommando. Der spezielle Tabulator ist so eingeteilt, daß man die einzelnen Elemente einer Quellzeile übersichtlich spaltenweise ablegen kann.
Ansprung des assemblierten Programms
G - direkter Ansprung des assemblierten Programms zur Adresse, die mit ENT markiert wurde. Voraussetzung zur Ausführung dieses Kommandos sind ein Assemblerlauf mit gesetztem Bit 1 und eine ENT-Anweisung im Quelltext. Vor Ausführung dieses Kommandos empfiehlt es sich, die aktuelle Quelle auf Kassette zu sichern, da man nie sicher ist, ob sich nicht doch ein Fehler im Programm befindet.
Beenden der Arbeit mit EDAS*4
Q - Rücksprung zum Monitor.
Dieses Kommando übergibt die Steuerung wieder dem "AC1"-Monitor, zuvor wurden die Argumentzeilen Arg1 bis Arg3 so geladen, daß der Quelltext einfach mit S: name abgespeichert werden kann. EDAS*4 ist nun jederzeit wieder über einen Warmstart zu aktivieren. Alle vor dem Verlassen eingestellten Parameter bleiben erhalten, natürlich vorausgesetzt, es wurde nichts durch eine Speichermanipulation zerstört. Soweit das EDAS*4 selbst betrifft, merkt er das durch seine Prüfsumme und kehrt sofort zum Monitor zurück. Dann muß man EDAS*4 neu von der Kassette laden. Wenn man Glück hat und der Quelltext ist erhalten geblieben, so läßt er sich mit "Y" reaktivieren.
Teile einer EDAS-Quelle verschieben
C a e x - Verschiebe von Zeile a bis Zeile e nach Zeile x und folgende.
Hiermit kann man Teilstücke des Quelltextes nachträglich an eine andere Stelle in der Quelle bringen. Die Zeilen von a bis e werden ab der Zeile x mit der Schrittweite 1 neu plaziert.
Die nachfolgenden drei Kommandos zum Arbeiten mit einer Zweitquelle gestatten es, eine Unterprogrammbibliothek anzulegen und dann die entsprechenden Unterprogramme, nachdem sie von Kassette geladen wurden, unverändert oder modifiziert, ganz oder teilweise, in die aktuelle Quelle einzufügen.
Vereinbaren einer Zweit-Quelle (SEC)
S a e - Puffervereinbarung für die Zweitquelle von aaaa bis eeee (hexadezimal).
Vor dieser Vereinbarung muß sich ab aaaa bereits eine Quelle oder mindestens ein Quellkopf befinden. Hinter SEC: erscheint aa, die Anfangsadresse des Zweitquellenpuffers. Man muß darauf achten, daß sich der Zweitquellenpuffer nicht mit dem aktuellen Quellpuffer oder mit EDAS*4 selbst überschneidet. Hierbei darf eeee auch größer sein als das Ende einer von Kassette eingelesenen Zweitquelle, will man diese dann noch erweitern, so ist es auch erforderlich.
Editieren in der Zweit-Quelle
E - Austausch aktuelle Quelle gegen Zweit-Quelle
Hiermit wird EDAS*4 der Pufferbereich der Zweitquelle zugewiesen, so daß nun in dieser gearbeitet werden kann. Ein weiteres "E" macht diese Zuweisung dann wieder rückgängig. Die Angaben hinter FREE: und SEC: geben dabei immer Auskunft, in welcher Quelle gerade gearbeitet wird. Hinter FREE: steht immer der erste freie Speicherplatz in der aktuellen Quelle, hinter SEC: wird der Anfang der zuletzt eingestellten Zweitquelle angegeben.
Einfügen einer Zweit-Quelle
T a e x - Plaziere die Zeilen a bis e der Zweitquelle ab Zeile x in der aktuellen Quelle.
Dieses Kommando ermöglicht es, die gesamte Zweitquelle oder Teile davon in die aktuelle Quelle einzufügen. Bei längeren Quelltexten kann das ohne weiteres längere Zeit beanspruchen. Ist das Kommando ausgeführt, so erscheint wieder der blinkende Kursor.
Kommandos des Assemblers
Der Assembler in EDAS*4 hat die Aufgabe, aus dem erstellten Quellprogramm den entsprechenden lauffähigen Maschinenkode für den Mikroprozessor U 880 D zu erzeugen. Der Quelltext wird hierbei einer Syntaxkontrolle unterzogen und auftretende Fehler werden angezeigt. EDAS*4 erzeugt ein formatiertes, übersichtliches Assemblerlisting, das bei Vorhandensein eines Druckers dann auch abgeheftet werden kann. Die Übergabe zum Drucker ist so gestaltet, daß jeder den bei ihm vorhandenen Drucker leicht anpassen kann. Der Assembler ist ein Zweilauf-Assembler, d.h., zur Erzeugung des Maschinenkodes wird der Quelltext zweimal durchlaufen. Im ersten Lauf wird u.a. eine Syntaxkontrolle durchgeführt und eine Markentabelle erstellt. Im zweiten Lauf werden dann der Maschinenkode erzeugt und das Listing ausgegeben. Einige Funktionen des Assemblers sind durch sogenannte Optionsbits steuerbar. Im Anfangszustand nach dem Start, wenn noch keins dieser Bits gesetzt ist, wird nur ein Assemblerlisting auf dem Bildschirm erzeugt. Am Ende des Assemblerlaufes wird die Summe der gefundenen Fehler dem Listing angefügt.
Um mit möglichst wenig Speicherplatz auszukommen, verwenden Assembler und Editor die vorletzte Bildschirmzeile als Zwischenspeicher. Dadurch ist das Arbeiten des Assemblers auch im Lauf 1 auf dem Bildschirm zu verfolgen. So kommt man bei längeren Quellen wenigstens nicht auf den Gedanken, das Programm sei abgestürzt. Da das jeweilige Zeilenende mit 0AH gekennzeichnet bzw. aufgefüllt wird, erscheint auf dem Bildschirm dann auch kurzzeitig das dementsprechende Muster (wenn ein 2-KByte-Zeichengenerator eingesetzt ist). Der Assembler verfügt über folgende Kommandos:
Quelltext assemblieren
A - Assembliere den gesamten Quelltext.
A a - Assembliere von Zeile a bis Ende.
A a e - Assembliere von Zeile a bis Zeile e.
Entsprechend den Optionsbits und den Argumenten wird der Assemblerlauf durchgeführt. Ist das Druckbit gesetzt und nur eine teilweise Assemblierung angewiesen, so wird die gesamte Quelle assembliert, aber nur der angegebene Teil als Liste ausgegeben, so daß man bei längeren Quellen auch nur Auszüge drucken kann.
Quelltext assemblieren, nur Fehler ausgeben
W (a e) - Argumente analog dem "A"-Kommando.
Zur Fehlerkorrektur ist es übersichtlicher, wenn nur die fehlerhaften Zeilen aufgelistet werden, die man dann leicht mit dem "Z"-Kommando berichtigen kann.
Maschinenkode um Hexwert verschoben im Speicher ablegen
P hhhh - Der vom Assembler erzeugte Maschinenkode wird auf den vorgesehenen Speicherplatz + hhhh (Offset-Hex) geladen.
Dieses Kommando muß vor dem entsprechenden Assemblerlauf gegeben werden. Hiermit kann man auch Programme assemblieren, die sonst reservierte Speicherbereiche von EDAS*4 zerstören würden. Mit dem "T"-Befehl des Monitors sind sie dann auf den Speicherplatz zu bringen, auf dem sie laut Listing lauffähig sind.
Assembleroptionen setzen/rücksetzen
O x - Setze Assembler-Option mit Maske (1 Byte).
+x - Ergänze Option (nur bitweise).
-x - Streiche Option (nur bitweise).
Bit 0 +01 - Unterdrücke Assemblerlisting; fehlerhafte Zeilen werden trotzdem ausgegeben.
Bit 1 +02 - Maschinenkode in Speicher laden; nur wenn dieses Bit gesetzt ist, wird der Maschinenkode im zugehörenden Speicher abgelegt.
Bit 2 +04 - Assemblerlisting zur Druckerschnittstelle; das Assemblerlisting wird zeichenweise der Druckerschnittstelle übergeben.
Bit 4 + 10 - Erzwinge 2. Lauf bei Fehlern im 1. Lauf; im Normalfall wird bei Fehlern im Lauf 1 an dessen Ende der Assembler abgebrochen.
Bit 5 +20 - Relative Sprungdistanzen sind absolut angegeben; hiermit kann z.B. der Sprungangabe bei SYPS K 1520 entsprochen werden (z.B. JR marke-$).
Bit 7 + 80 - Ausgabe einer Symboltabelle; im Anschluß an den zweiten Assemblerlauf wird eine alphabetisch geordnete Liste aller verwendeten Symbole erzeugt, die auch deren Werte und die Zeilen, in denen sie definiert wurden, enthält.
Mit dem "O"-Kommando läßt sich der Assembler steuern. Zum besseren Verständnis noch zwei Beispiele dafür:
erste Eingabe
O86 - Maschinenkode zum Speicher, Ausgabe der Symboltabelle und Listing zum Drucker.
zweite Eingabe
-04 - Drucker ausschalten, d.h. nur noch Maschinenkode zum Speicher und Ausgabe der Symboltabelle.

In der folgenden Ausgabe beenden wir die ausführlichere Beschreibung mit der Kommentierung der Fehlermeldungen und Hinweisen zum Druckeranschluß, um Listings auszugeben. Eine Tabelle mit allen Mnemoniks zum U 880 D in der Syntax von EDAS*4 erscheint in einer der folgenden Ausgaben.

Fehlermeldungen

Werden bei der Arbeit mit EDAS*4 syntaktische oder Bedienfehler gemacht, so quittiert EDAS*4 das mit einer Fehlermeldung. Logische Fehler im Quellprogramm kann EDAS*4 natürlich nicht erkennen! Eine Fehlermeldung hat die Form, Error xx" wobei xx eine zweistellige Zahl ist, die die Art des Fehlers angibt. Bedienfehler werden sofort nach der falschen Kommandoeingabe angezeigt. Die meisten Syntaxfehler werden bereits im ersten Assemblerlauf erkannt und angezeigt, und wenn es nicht ausdrücklich durch das Optionsbit 4 verlangt wurde, wird auch der Assembler nach dem ersten Lauf gestoppt. Alle fehlerhaften Zeilen wurden nach oben geschoben, so daß alle auf dem Bildschirm zu sehen sind, sofern die Zeilenzahl ausreicht. Hierbei steht immer am Anfang der Zeile die Fehlermeldung, danach folgt die fehlerhafte Quellzeile selbst. Erkennt der Computer den Fehler erst im zweiten Assemblerlauf, so stoppt er diesen Lauf nicht, sondern fügt nach der fehlerhaften Anweisung eine Zeile ein, die die Fehlermeldung enthält. Außerdem wird am Ende des Assemblerlaufes immer die Zahl der gefundenen Fehler ausgegeben. Hat man den Fehler im Listing auf dem Bildschirm übersehen, so kann man sich mit "W" nur die Fehler auflisten lassen. EDAS*4 kennt die folgenden 26 verschiedenen Fehlermeldungen.
Error 00 - Speicherüberlauf
Die soeben eingegebene Quellzeile würde den vereinbarten Editierpuffer überschreiten. Die Zeile wurde nicht übernommen.
Error 01 - Zeilennummerüberlauf
Bei der Neunumerierung des Quelltextes wurde die Zeilennummer größer als 9999. Daraufhin wurde die Quelle ab Zeile 1 in Schritten zu 1 neu numeriert.
Error 02 - Überlauf im I-Mode
Im I-Kommando wurde die Zeilennummer größer als 9999, das I-Kommando wurde abgebrochen.
Error 03 - nicht existierende Zeile
Mit dem Z-Kommando wurde versucht, eine nicht existierende Zeile aufzurufen.
Error 04 - illegaler GO-Befehl
Ein G-Kommando wurde aufgerufen, bei dem folgende Bedingungen nicht vollständig erfüllt waren: - Option "Maschinenkode zum Speicher" gesetzt,
- Assembleroffset = 0,
- Assembleranweisung ,ENT' im Quelltext.
Error 05 - Reaktivieren des Puffers nicht möglich
Beim Aufruf des V-Kommandos wurde im Editierpuffer keine alte EDAS-Quelle gefunden. Der Editierpuffer bleibt unverändert. Ein Reaktivieren des vorherigen Inhalts ist nicht möglich.
Error 06 - Inkrement ist 0
Das Zeileninkrement ist Null, das Kommando wird nicht ausgeführt.
Error 07 - Zeilennummerbereich nicht ausreichend
Der Zeilennummerbereich reicht für die verlangte Manipulation des Quelltextes nicht aus, die Operation wird abgebrochen.
Error 08 - unzulässige Argumenteingabe Beim C-Befehl überlappen sich Quell- und Zielbereich, d.h., das Argument befindet sich zwischen x und e. Das ist nicht möglich.
Error 09 - Zweitquelle fehlt
Es wurde ein Befehl zur Arbeit mit der Zweitquelle aufgerufen, ohne daß diese bereits vereinbart war.
Error 10 - illegale Befehlszeile
Eine Marke ist länger als 6 Zeichen bzw. eine Mnemonik ist länger als 4 Zeichen oder sie fehlt ganz. Die Zeile wird ignoriert.
Error 20 - unbekannte Mnemonik
Im Feld für den Operationskode steht eine Abkürzung, die nicht als Mnemonik vereinbart ist, die Zeile wird ignoriert.
Error 21 - Kontext-Fehler
Die Kombination von Mnemonik und Operandentyp ist unzulässig oder das Mnemonik zu kurz, die Zeile wird ignoriert.
Error 22 - Indexregister-Fehler
IX oder IY werden so verwendet, wie es nur für HL zugelassen ist oder bei einem IP (IX) bzw. IP (IY) ist der Offset nicht Null. Die Zeile wird ignoriert.
Error 23 - Wert bzw. Distanz zu groß
Ein 8-Bit-Operand ist größer als 255 oder kleiner als -128, oder eine Indexregisterdistanz ist nicht im Bereich -128...+127, oder Offset für einen relativen Sprung ist nicht im Bereich -126...+129, oder die Nummer bei den BIT-, RES-, SET-Befehlen ist nicht im Bereich 0...7, oder die Adresse beim Restart-Befehl ist unzulässig, oder der Mode der IM-Anweisung ist nicht 0, 1 oder 2. Von dem in Frage kommenden Wert wird der Teil abgeschnitten, der im zulässigen Bereich liegt und der Assemblerlauf fortgesetzt.
Error 24 - zu viele Register
Register sind in dieser Anweisung nicht zugelassen oder es sind zu viele Register im Operandenteil, die Zeile wird ignoriert.
Error 25 - unzulässige Operandenkombination
Die Kombination der Operandentypen ist unzulässig, die Zeile wird ignoriert.
Error 26 - illegales Zeichen
Im Operandenfeld befindet sich ein Zeichen, dessen Bedeutung in der Syntax der Assemblersprache nicht zulässig ist, die Zeile wird ignoriert.
Error 27 - illegaler Operand
Die Kombination eines Registers mit einer Marke oder einer Konstante ist in diesem Zusammenhang nicht erlaubt, die Zeile wird ignoriert.
Error 28 - Klammer-Fehler
In einer Assembleranweisung befindet sich eine linke Klammer, oder mehr als eine linke Klammer befinden sich in einem Befehlsoperanden, die Zeile wird ignoriert.
Error 30 - Marke nicht gefunden
Das in dem Ausdruck verwendete Symbol befindet sich in keiner Quellzeile in der Markenspalte. Das Symbol wird so behandelt, als wenn es den Wert Null hätte, die Assemblierung wird fortgesetzt.
Error 31 - Marke doppelt definiert.
Das Symbol im Markenfeld wurde zuvor schon einmal definiert bzw. es ist ein Registename. Die Zeile wird ignoriert.
Error 40 - Pseudo-Befehl-Fehler
In einer Assembleranweisung (Pseudobefehl) befinden sich zu viele oder zu wenig Operanden, die Zeile wird ignoriert.
Error 41 - illegale Vorwärtsreferenz
Ein Markensymbol in einer EQU-, ORG- oder DEFS-Assembleranweisung wird erst definiert, nach dem diese bereits abgearbeitet worden ist, die Zeile wird ignoriert.
Error 61 - Bereichsüberschreitung
Der durch den Assemblerlauf erzeugte Maschinenkode würde EDAS*4 oder den Editierpuffer überschreiben. Die Abspeicherung des Maschinenkodes wurde abgebrochen.
Error 99 - illegales Kommando
Ein unzulässiges Kommando oder eine falsch gestaltete Quellzeile wurde eingegeben. Die Zeileneingabe wurde ignoriert.
Um die fehlerhafte Assemblierung durch teilweise Veränderungen von EDAS*4, wie sie beispielsweise bei Speicherfehlern auftreten können, zu vermeiden, bildet EDAS*4 selbständig eine Prüfsumme zu sich selbst. Im Fehlerfall erfolgt die Ausschrift "Error" und EDAS*4 springt zum Monitor zurück. Außerdem werden die Argumentzellen mit den Daten der aktuellen Quelle geladen. Wenn der Quellkopf nicht zerstört wurde, kann man diese erst einmal auf Kassette abspeichern und dann in Ruhe den Fehler im Speicher suchen.

Druckeranschluß

Wie vorangehend bereits erwähnt, bietet EDAS*4 auch die Möglichkeit, das Listing mit einem Drucker auszugeben. Dazu muß an zwei Stellen ein Sprung zu den entsprechenden Routinen eingetragen werden.
- Druckerinitialisierung
Diese Routine wird je Assemblerlauf mit gesetztem Druckbit einmal zu Beginn aufgerufen. Sie dient solchen Operationen wie Seitenvorschub und Null-Setzen des Seitenzählers. Wer das nicht braucht, kann hier auch den Sprung auf MS30 belassen. Ansonsten trägt man auf Adresse 5440H den Sprung zu seiner Initialisierung ein.
- Einzelzeichenausgabe
Der Sprung zu dieser Routine befindet sich auf der Adresse 400AH. Die Listingzeilen werden zeichenweise im Akku an diese Schnittstelle übergeben. Die eigenen Routinen dürfen außer dem Akku keine Register verändern und müssen mit RET beendet werden. Es empfiehlt sich, EDAS*4 mit dem eigenen Druckeranschluß zu versehen und dann erneut auf Kassette abzuspeichern, und dann mit dieser Arbeitsversion zu arbeiten. Ein nachträglicher Eintrag der Sprünge und ein nachfolgender Warmstart funktionieren nicht, das Listing erscheint nach wie vor nur auf dem Schirm.
Damit ist die Beschreibung von EDAS*4 beendet. Wir wünschen allen viel Spaß bei der Arbeit mit diesem Assembler/Editor. Eine Tabelle mit allen Mnemoniks zum U 880 D in der Syntax von EDAS*4 erscheint in einer der nächsten Ausgaben des FUNKAMATEUR.
