Vor 40 Jahren startete mit der Ausgabe 12/1983 der Zeitschrift Funkamateur die Artikelserie zum Selbstbauprojekt Amateurcomputer AC1. Im Juni 2023 überlegten Frank und Jörg wie ein kompatibler AC1 heute aussehen könnte und starteten das Projekt picoAC1 mit dem Ziel es im Heft 12/2023 der Zeitschrift Funkamateur vorzustellen und alle Unterlagen zum Nachbau im Internet zur Verfügung zu stellen.
Aufbau und Inbetriebnahme sollten an einem Wochenende mit einem Budget von etwa 80€ möglich sein.
Zielstellung
Folgende Mindestanforderungen sollte der Retro-AC1 erfüllen:- Kompatibilität zum original AC1 mit dem Monitor 3.1 in der Ausbaustufe mit 64 KByte RAM, und damit auch CP/M fähig
- Micro-SD-Karte als Massenspeicher
- übliche USB-Tastatur und VGA-fähiger Monitor als Peripherie
- Stromversorgung über 5V-USB-C-Steckernetzteil
- Einplatinenlösung im Europakartenformat 100 mm x 160 mm
- Erweiterungssteckverbinder
- Verwendung aktuell handelsüblicher Bauelemente, Budget von ca. 80€
- Aufbau mit Lötstation (Ü65-tauglich)
- Aufbau und Inbetriebnahme soll an einem Wochenende möglich sein
Vergleich AC1 picoAC1
schwarz-weiß/monochrom
schwarz-weiß / 2 aus 8 Farben
24 Zeilen a 80 Zeichen
(optional geplant)
16 KByte dRAM Erweiterung
64 KByte dRAM Erweiterung
über HF oder Video-In
640x480 60Hz
7-Bit ASCII + Tastimpuls
5 ¼/4" Floppy-Disk
diverse Ausführungen
max. 800 KByte/Disk
proprietäres Format
auf PC/Tablet schreib/lesbar
AC1-kompatibles
Audiointerface ansteckbar
übertragung
für 16 KByte
Diskette 2,5 s (DS,DD)
2 MHz 4 MHz 6 MHz 8 MHz
6 s 3 s 2 s 1,5 s
64 K Speicher 95x145 mm
Floppy-IF 135x170 mm
versorgung
aufnahme

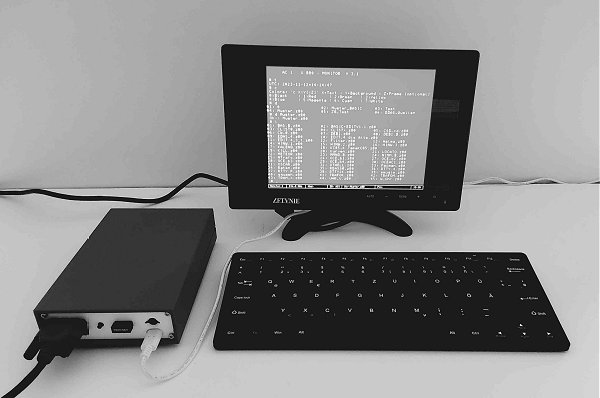

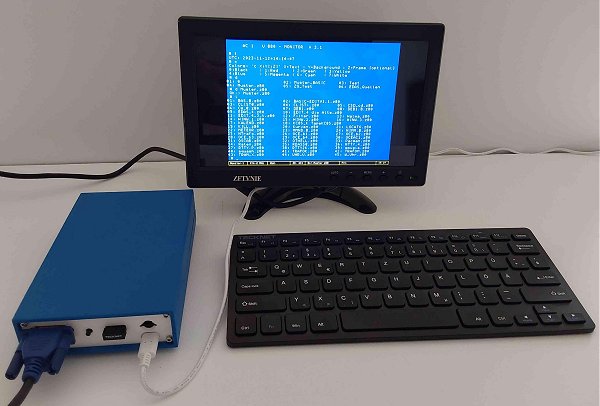

picoAC1 und AC1 von Frank

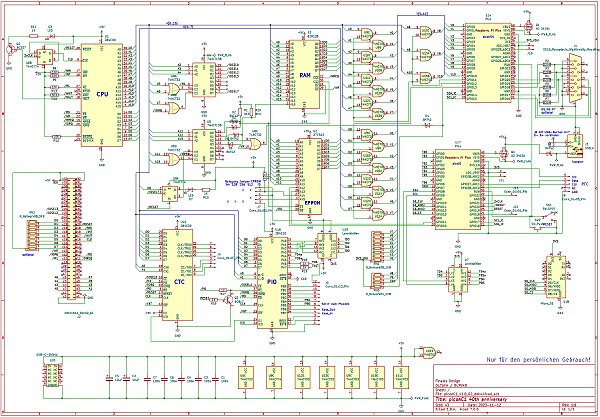

Schaltplan
Stückliste
Leiterplatte

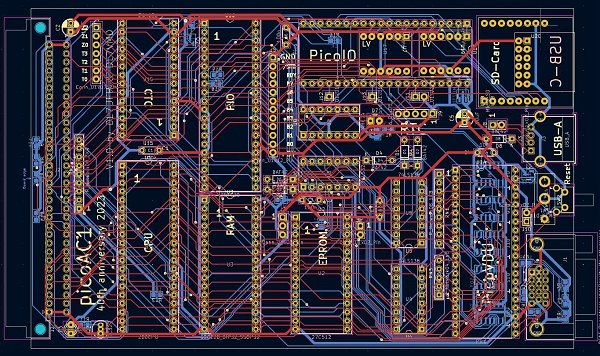

Bild Routingansicht

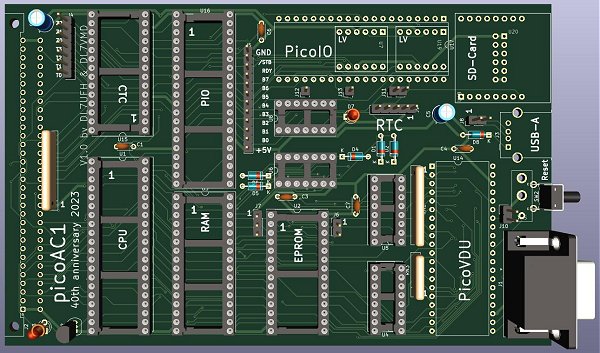

Bild B-Seite

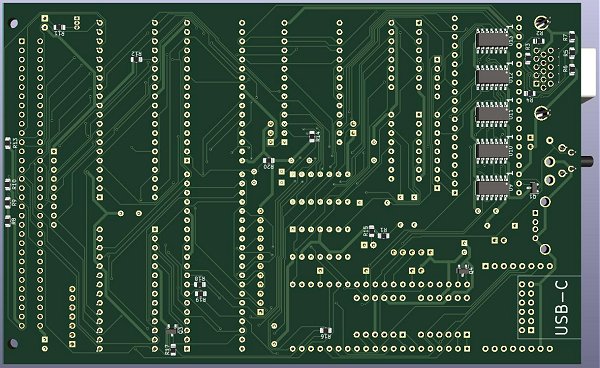

Bild L-Seite
Layout (Gerberdaten) als .Zip-Datei

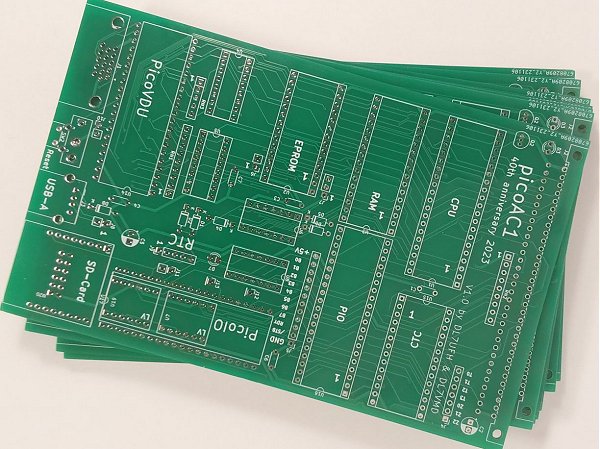

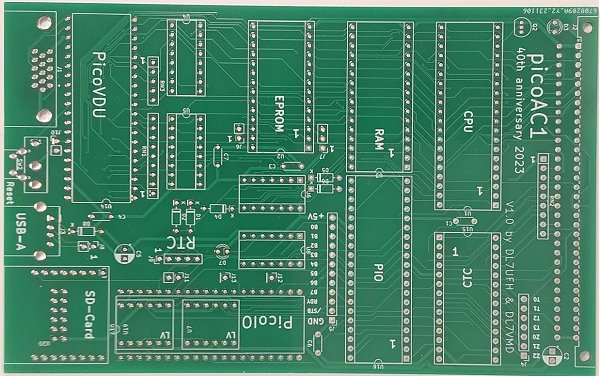

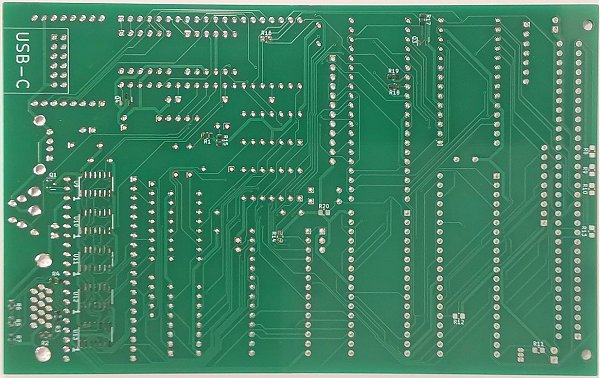

produzierte Platinen
Aufbauhinweise
Bild LP bestückt (folgt)Kurzanleitung.pdf (folgt)
weitere Unterlagen
Die Projektseiten vom picoAC1 werden laufend aktualisiert - es lohnt sich öfter mal vorbei zu schauen.Link zu bw38.picoAC1
Link zu bw38.picoburner
Link zu codeberg picoAC1
Vielen Dank an Frank DL7UFH und Jörg DL7VMD für die Bereitstellung der Unterlagen.
