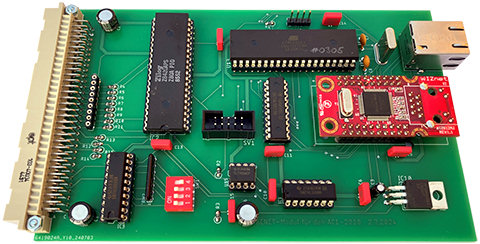

... ein Nachbau des KCNET-Projektes von Ralf Kästner.

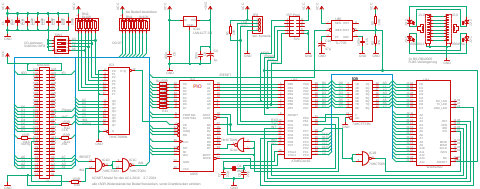

Schaltplan als PDF

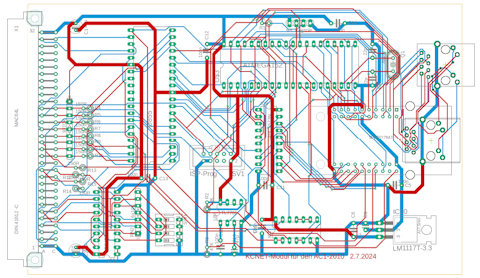

Leiterplatte als PDF
Teileliste und Hinweise als PDF
Gerberdaten als ZIP-Archiv
Die Dokumentation des KCNET-Projektes ist im KC85 Labor zu finden: http://kc85.info/index.php/projekte-mainmenu/kcnet-mainmenu-130.html
Für die Programmierung des ATmega162 braucht jeder seine eigene Firmware, die von Ralf Kästner bezogen werden muss. http://kc85.info/index.php/projekte-mainmenu/kcnet-mainmenu-130/87-nachnutzung.html
Die CP/M-Software für die Netzwerkkarte gibt es hier: http://kc85.info/index.php/download-topmenu/download/6-cpm-software/198-kcnz0313.html Die PIO sollte auf I/O-Adresse 0xC0 eingestellt werden, dann treten keine Probleme mit dem GIDE-Modul auf.
Es gibt ein paar Klippen, die gemeistert werden wollen:
- Programmierung des ATmega162: Kann direkt auf der Leiterplatte erfolgen, wenn diese nicht an die Rückverdrahtung angesteckt ist. Man benötigt einen Programmer für die ISP-Schnittstelle und passende Software.
- Die PIO muss korrekt funktionieren. Das kann eine Herausforderung sein, wenn viele Leiterplatten an der AC1-2010 Rückverdrahtung stecken. Stichwort: 150R-Widerstände in den Daten- und Steuerleitungen sowie ein 8x10K-Widerstandsnetzwerk für den Datenbus.
- Die Schaltung hinter der PIO ist von der Laufzeit her eng getaktet. Ich hatte es zuerst mit HCT-Typen versucht, korrekte Funktion gab es dann mit LS-Typen.
- Das Auslöten der Netzwerkbuchse ist eine echte Geduldsarbeit. Tipps dazu kann man in dem folgenden Beitrag finden: https://www.robotrontechnik.de/index.htm?/html/eigenbau/gnet.htm
Viel Erfolg beim Aufbau und der Inbetriebnahme wünscht
Frieder Tonn
