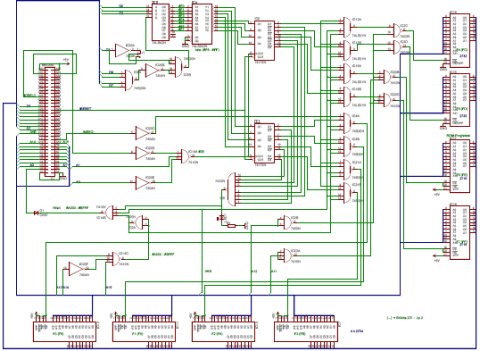

EAGLE-Projekt![]() Schaltplan als PDF Stückliste als Text |

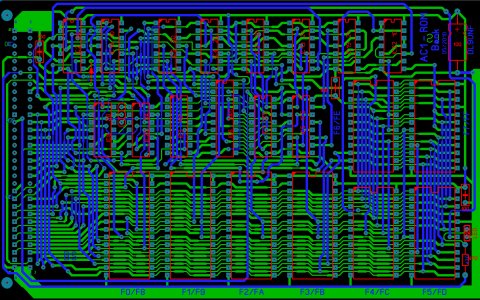

Sprintlayout 4.0 - Projekt![]() Lötseite als PDF Bauteilseite als PDF Bestückungsplan als PDF |
Beschreibung ROM-Bank als PDF
BIN-File für ROM-Bank |
Beschreibung ROM-Bank V3.1 als PDF
BIN-File für ROM-Bank V3.1 |

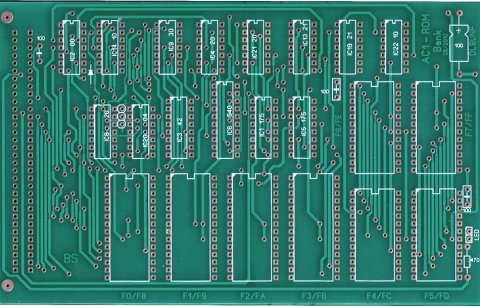

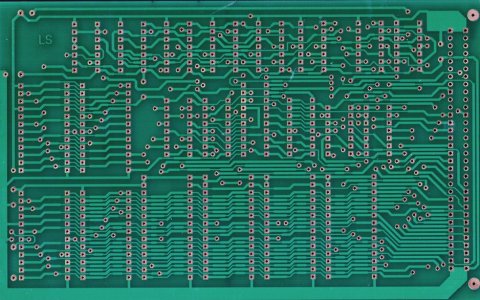

Leiterplatte:
![]() ![]() |
Aufbauhinweise:
/RESET geht auf der Leiterplatte an Anschluß A21. A20 wäre richtig. Also Leiterzug trennen und Brücke nach A20 legen. Schaltplan und Layout ist aktualisiert ( für die Selbstätzer ). Bei der Festlegung ob es ROM-Bank1 oder 2 sein soll, ist es von Vorteil dort eine Lötbrücke und keine Stiftleisten einzusetzen, da die Bohrungen für Stiftleisten 1 mm sein müssten und dann nicht viel zum Löten übrig bleibt. Lötbrücke ist sicherer als ein Jumper. |
