Die 1 bzw. 2K-Byte RAM auf der Grundplatine reichten für das Mini-BASIC und das erste
Kennenlernen der Monitorbefehle aus. Die Anwendung von Texteditor, Assembler oder 8K-BASIC-Interpreter
erforderten schon mehr Speicher. Als erste Erweiterung wurde eine 16K-Byte RAM-Platine veröffentlicht.
|
Unterlagen
aus Funkamateur 9 und 10 von 1986.
|
![](./16k_ram/fa_86_09_s465_1_k.jpg) |
![](./16k_ram/fa_86_09_s465_2_k.jpg) |

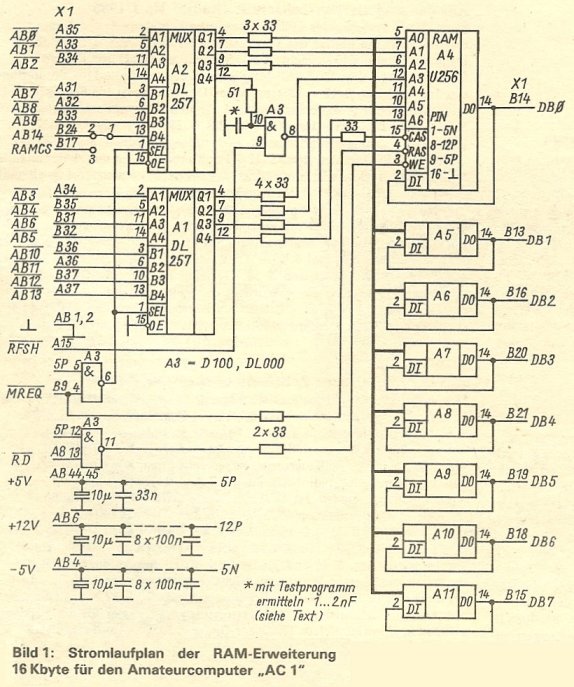

Schaltplan |

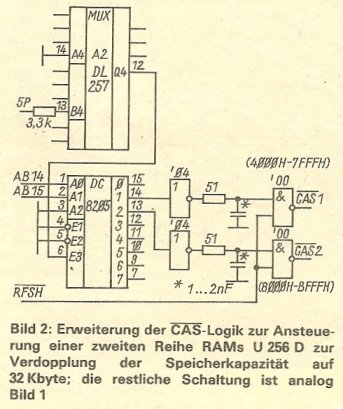

Erweiterung für 32KByte |
![](./16k_ram/fa_86_10_s515_1_k.jpg) |
![](./16k_ram/fa_86_10_s514_1_k.jpg) |

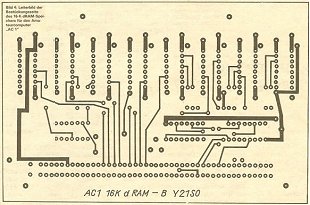

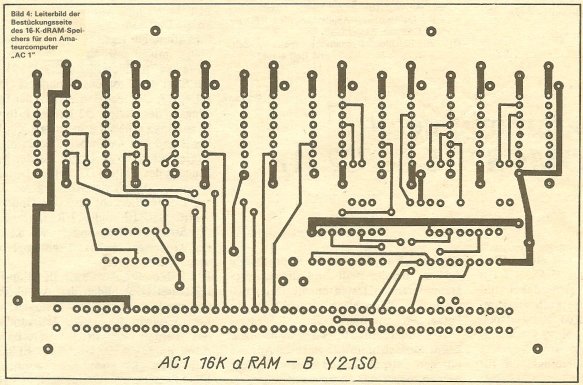

Bauelementeseite |

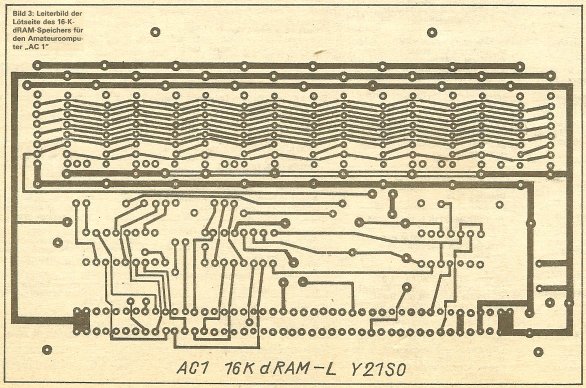

Leiterseite |
![](./16k_ram/ac1_16k_cs_k.jpg) |
![](./16k_ram/ac1_16k_ss_k.jpg) |

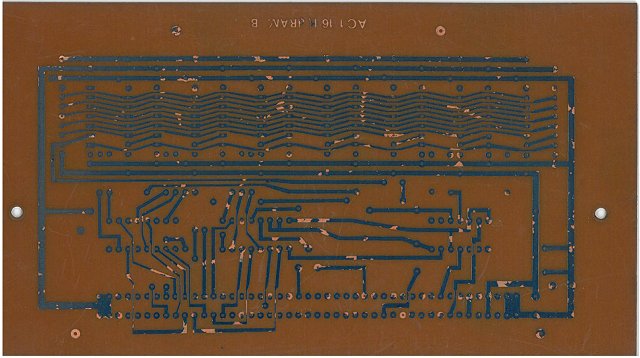

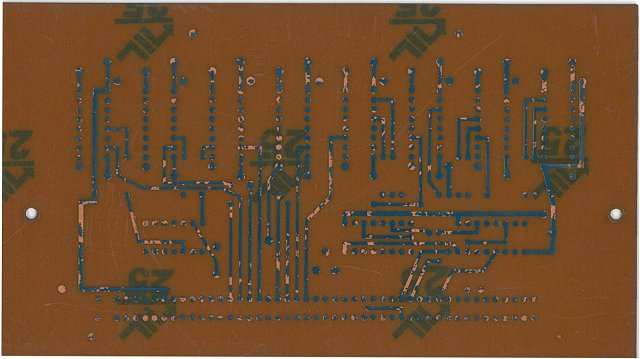

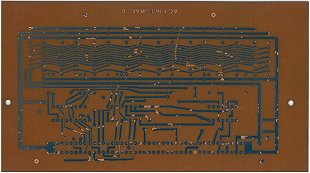

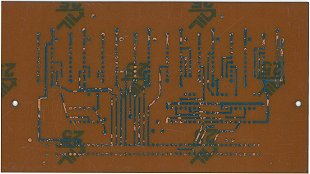

Originalplatine, Pertinax, ungebohrt, noch mit Schutzlack |
![](./16k_ram/fa_86_10_s515_2_k.jpg) |
![](./16k_ram/ac1_16k_schulz_k.jpg) |

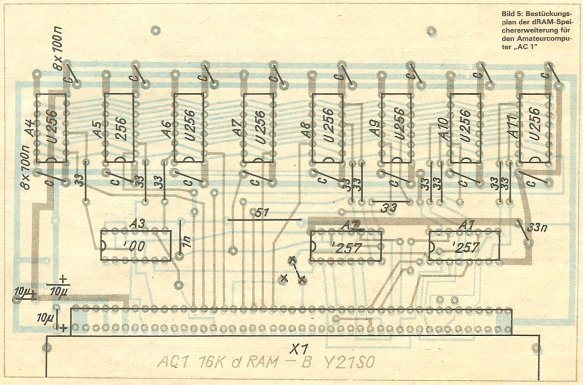

Bestückungsplan |

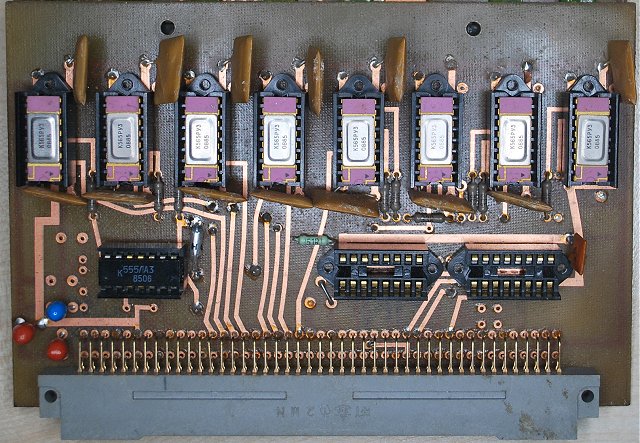

Aufbau von Michael Schulz |
