Johann Spannenkrebs: " Die Skizzen gehen offenbar auf eine Quelle zurück. Dieser Entwurf hat es bis zu einer gebohrten, durchkontaktierten Platine geschafft. Bemerkenswert für ein Amateurprojekt in der damaligen Zeit. " |
|
![]() |
![]() |

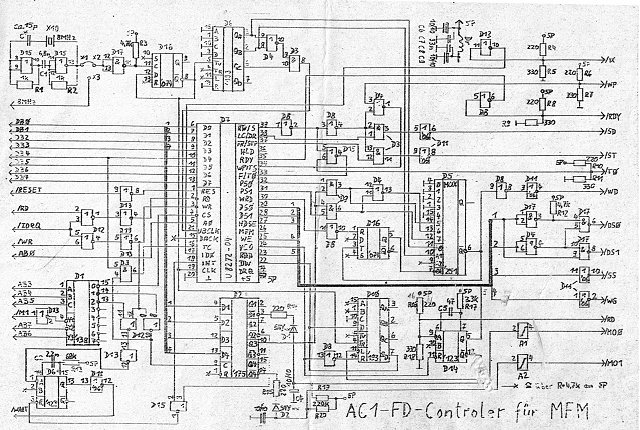

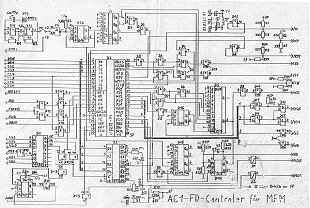

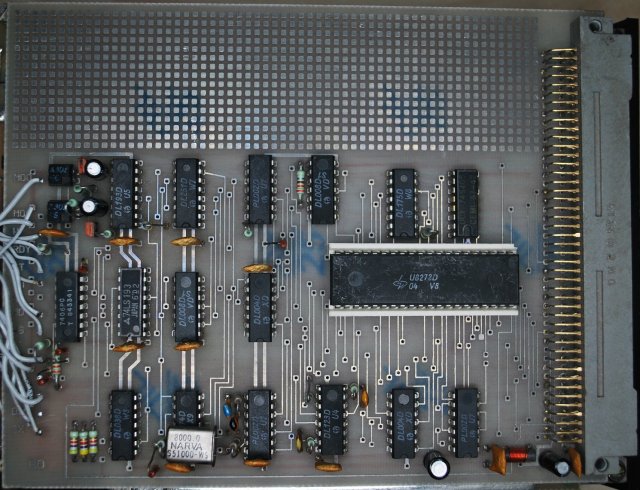

Skizze und Aufbau von Michael Schulz | |
![]() |
![]() |

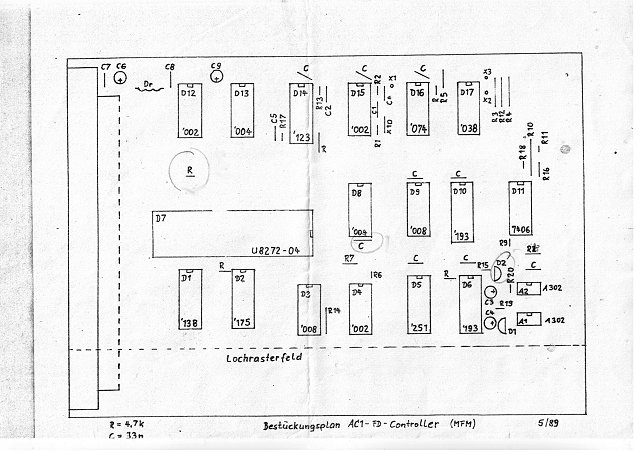

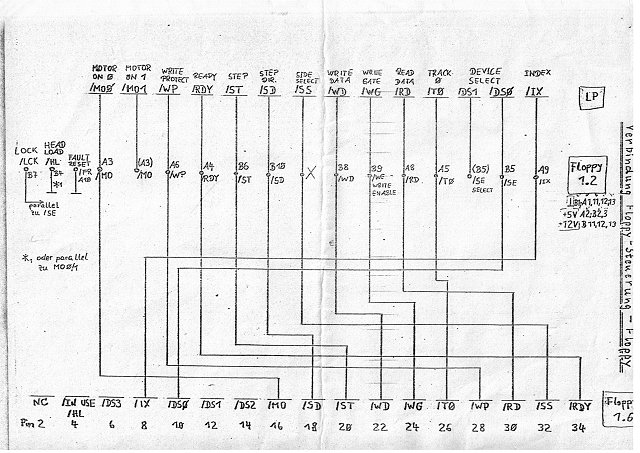

Bestückungsplan | Anschluß 1.2er- und 1.6er-Laufwerk |
![]() |
![]() |

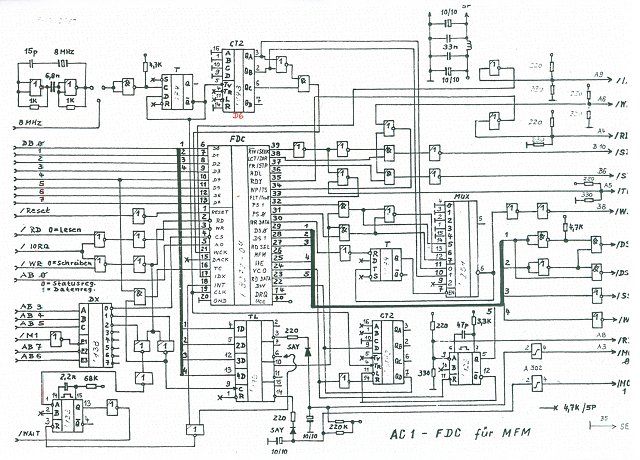

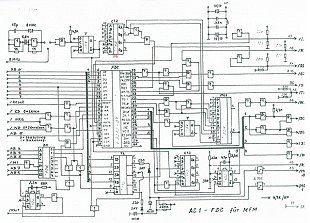

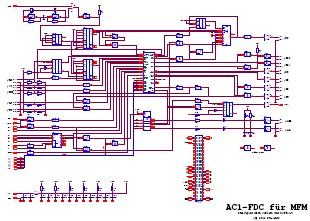

Skizze und Aufbau von Bernd Jahn | Schaltplan nach Platine neu erstellt |
![]() |
![]() |

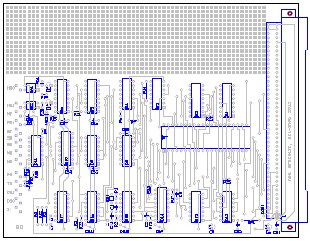

Bestückung, Bauelementeseite | |
![]() |
![]() |

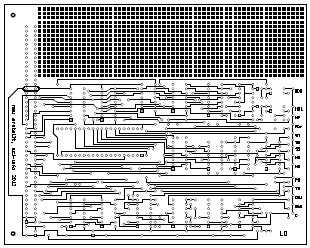

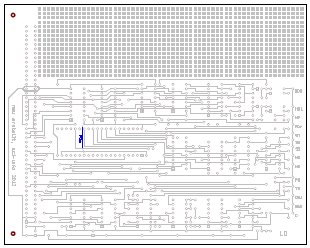

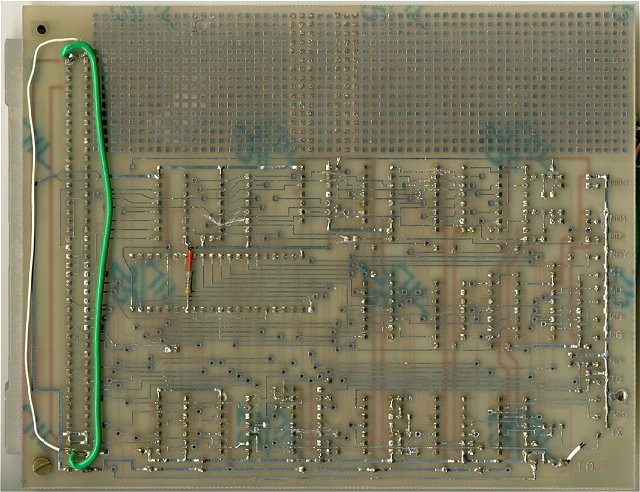

Bestückung, Leiterseite | |
![]() |
![]() |

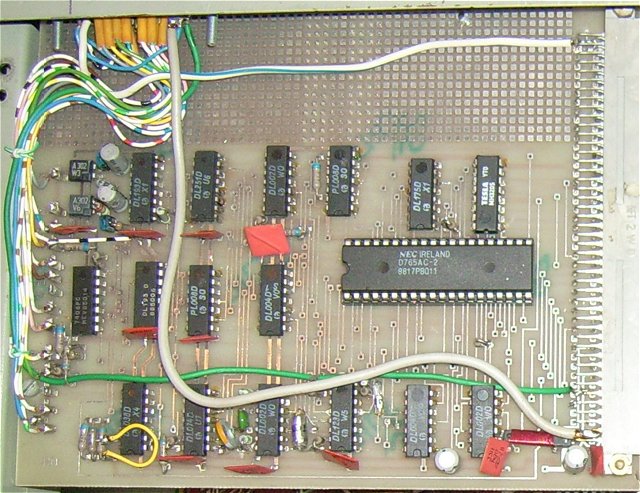

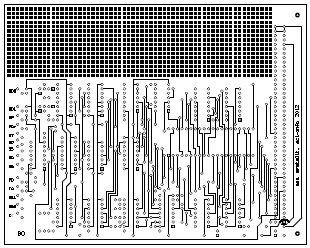

Bauelementeseite | Leiterseite |
![]() |
Bohrdaten als ZIP GERBER-Daten als ZIP Stückliste als ZIP |

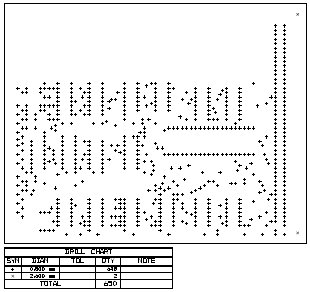

Bohrplan | Produktionsdaten |
