AC1-2010, Modul-1, Stand: 15.10.2011

SCCH-Modul-1, "aufgebohrt" von Rolf Weidlich, angepasst an AC1-2010 von Manfred Krüger unter Mithilfe von Andreas Suske, Paul Otto und Siegfried Schenk. Mit dem Modul wird eine 1MByte-ROM-Disk realisiert. Speicheraufteilung, Ansteuerung und eine Beispielbelegung siehe folgende Unterlagen. Hinweis: Das Modul läuft nur auf dem AC1-2010.

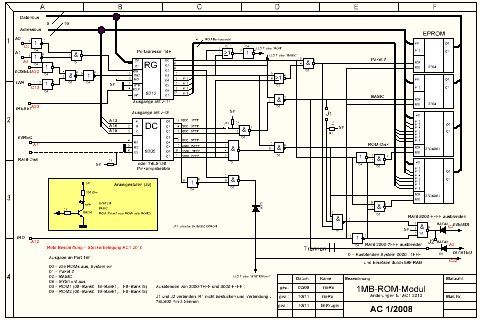

sPlan-Datei Schaltplan als PDF

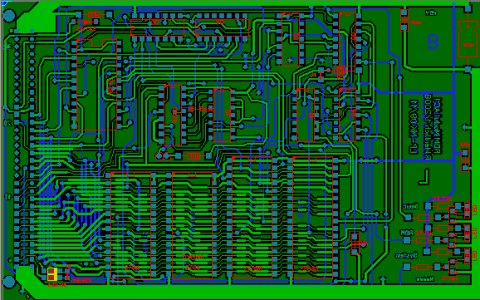

Sprintlayout - Projekt Lötseite als PDF Bauteilseite als PDF Bestückungsplan als PDF

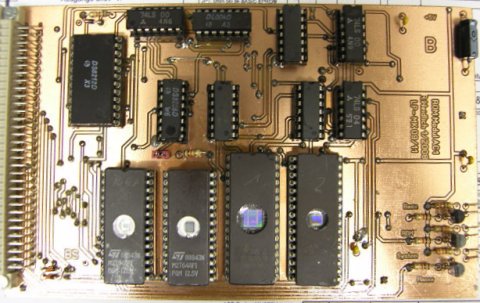

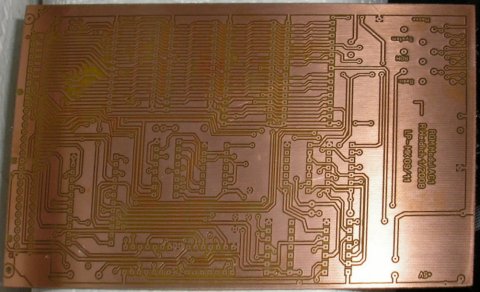

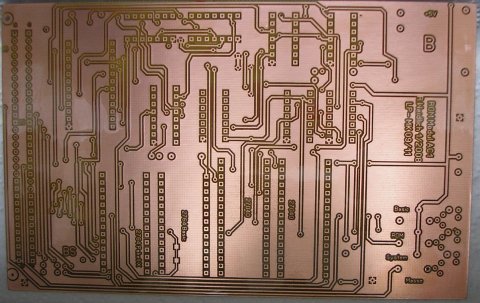

Muster-Leiterplatte:

Beschreibungen: Dokumentation (PDF) Paket-X-Planung für 1MB-ROM-Modul (TXT) Besonderheit: BASIC-Autostart (TXT) Bankplanung (PDF) Beispielplanung (XLS)

Binär-Files: PaketX AC1-2010 (BIN) Grafikbasic 3.2 ROM (BIN) 1. ROM 27C4001 (BIN) 2. ROM 27C4001 (BIN)
