AC1-2017, Aufbauhinweise, Stand: 25.11.2018

Hier werden Aufbauhinweise und Berichtigungen gesammelt.

Bei den ersten Aufbauten ist aufgefallen das kleine Fehler im Layout sind.

Fehler 001: betrifft LP V2.0

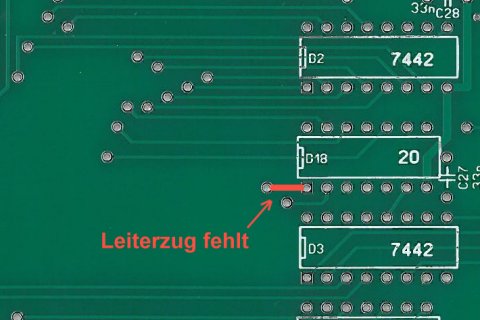

keine Verbindung DN19/Pin12 nach D18/Pin1,
- Leiterzug von Durchkontaktierung nach D18/Pin1 fehlt,

Abhilfe: Brücke einlöten.




Fehler 002: betrifft LP V2.0

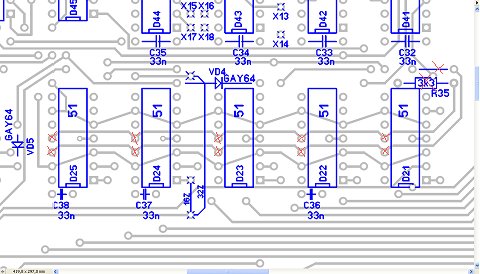

Störimpulse am Multiplexe D21 bis D25 - Pin11 und Pin12,
- Verbindung der Pin11 über 3.3k (R35) nach +5V
und Verbindung der Pin12 über Brücke nach GND,
- diese Beschaltung ist beim Original-AC1 so nicht vorgesehen.

Abhilfe: Pin11 und Pin12 von D21 bis D25 nicht anlöten,
bei Fassung zur Seite biegen, beim direkten einlöten Pins kürzen.

R35 und die Brücke brauchen dann nicht bestückt werden -
stören aber auch nicht.

Tip von Andreas:
Pin11 und Pin12 an den betreffenden Fassungen so abschneiden
das diese die Lötaugen nicht berühren. Die ICs werden normal
in die Fassung gesteckt. Sieht gut aus und nichts wird zerstört.




Fehler 003: betrifft LP V2.0 und LP V2.1

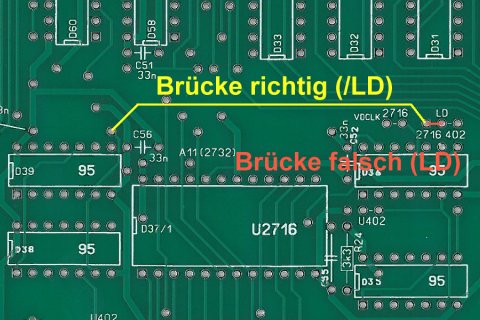

falsche Bildschirmdarstellung bei U2716,
links wird ein Zeichen zuwenig dargestellt,

Ursache: LD statt /LD verwendet.

Abhilfe:

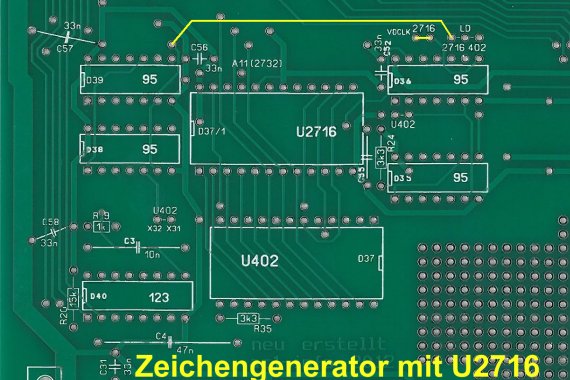

Drahtbrücke (gelb) einlöten.




Aufbauhinweise

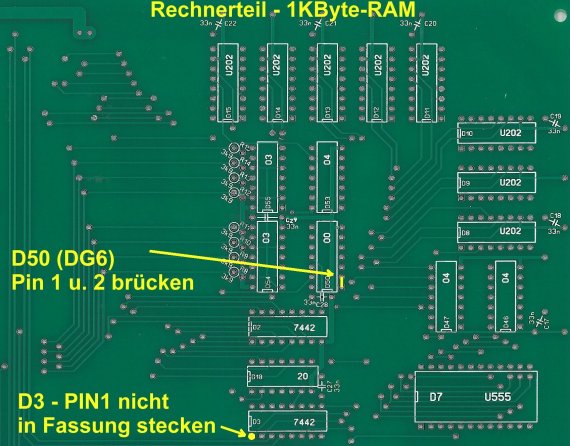

AC1-2017, Rechnerteil mit 1KByte RAM

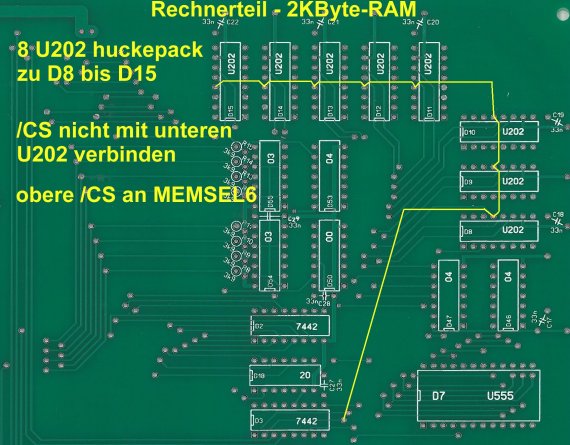

AC1-2017, Rechnerteil mit 2KByte RAM

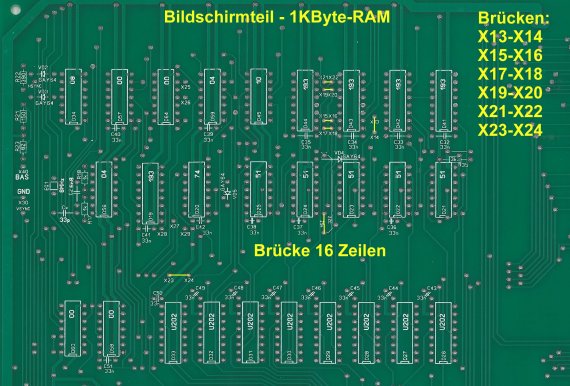

AC1-2017, Bildschirmteil mit 1KByte RAM

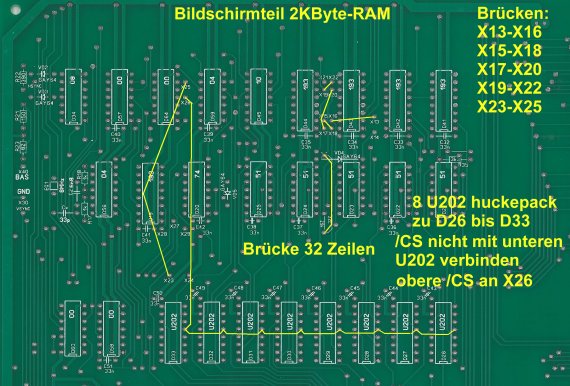

AC1-2017, Bildschirmteil mit 2KByte RAM

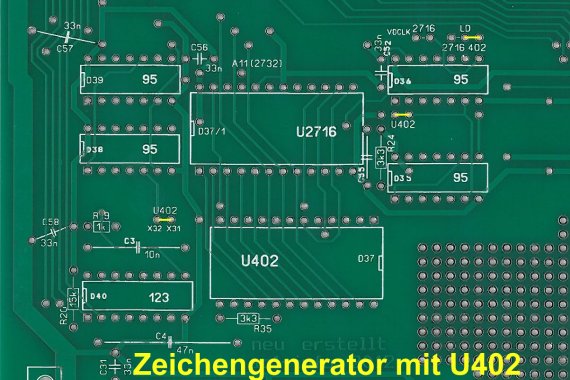

AC1-2017, Zeichengenerator mit U402
