AC1-2017, Schaltpläne, Stand: 18.11.2018

Johann Spannenkrebs

Hier nochmals der Hinweis, der AC1-2017 ist eine Neuauflage des AC1 von 1983. Es sind keine gravierenden Neuerungen eingefügt worden.

Die Schaltpläne werden mit KiCad neu erstellt.

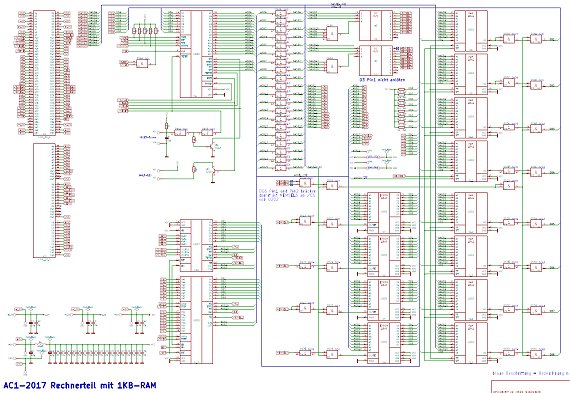

AC1-2017, Rechnerteil mit 1KByte RAM

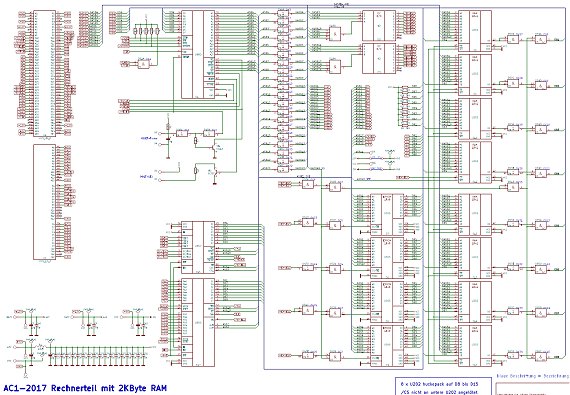

AC1-2017, Rechnerteil mit 2KByte RAM

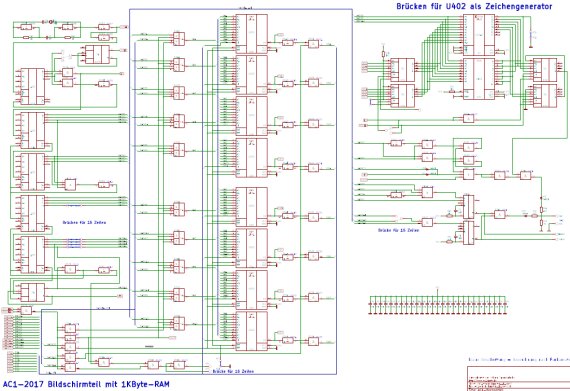

AC1-2017, Bildschirmteil mit 1KByte RAM

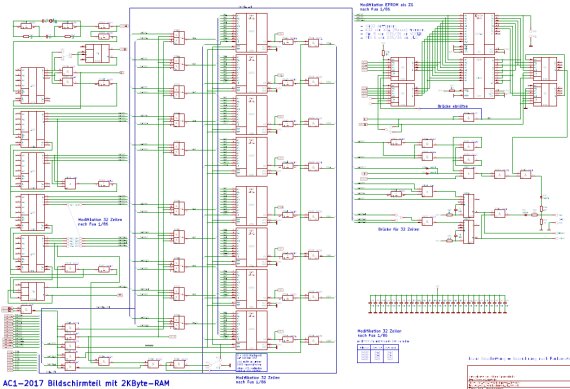

AC1-2017, Bildschirmteil mit 2KByte RAM


Tastaturplatine ist in Arbeit.
