AC1 von Bernd Lenz, Magdeburg

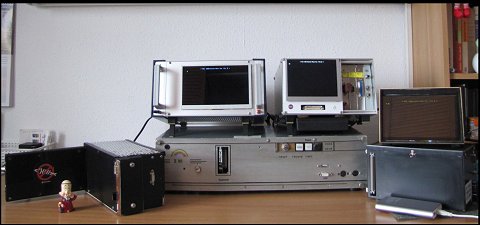

AC1 1984 bis 2020
Bernd Lenz:
"...Hier mal meine AC1 von 1984 bis 2020 als Kurzübersicht.

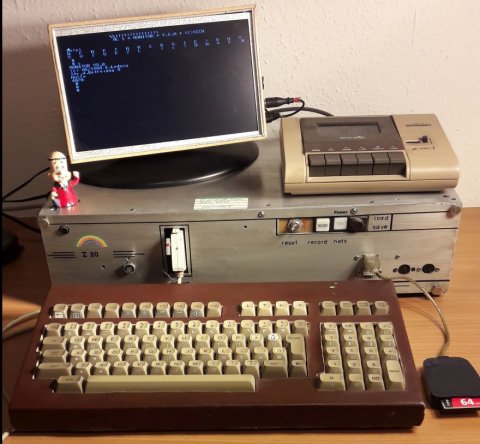

AC1 1984

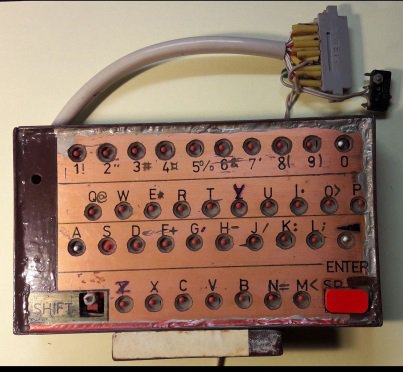

Mikrotaster-Tastatur
(01) AC1 1984 erster Z80 PC aus dem Funkamateur nachgebaut.
Leiterplatten handverdrahtet.
Monitor 3.2 / 8.0 , 64 KB RAM, 8 KB Basic-ROM, 16 KB ROM-Disk0,
48 KB RAM-DISK, Kassettenanschluss, Druckeranschluss, V24,
EPROM-Programmierer bis 8K, Mikrotaster-Tastatur mit EPROM, USB, CP/M usw.
AC1 2003
(02) AC1-2003 aus "Kramer-Leiterplatten" zusammengesetzt:
Monitor 8.0, 64 KB RAM, 8 KB Basic ROM, 16 KB CMOS-ROM-Disk mit Akkupuffer,
Tastatur mit ATiny 2313, Kassettenanschluss, USB.

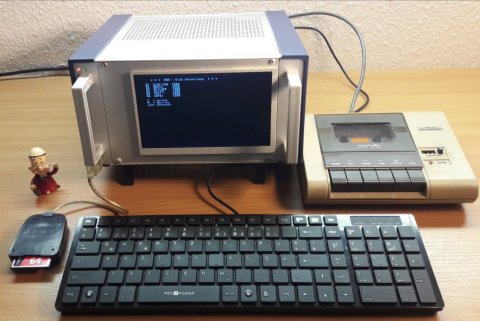

AC1 2010
(03) AC1-2010 "Leiterplattensatz AC1-2010"
Monitor 11.0, 64 KB RAM, 256 KB RAM-DISK, Tastatur mit ATiny 2013, Programmspeicher mit GIDE, USB, V24, PIO 2->DB25, CP/M
AC1 2019

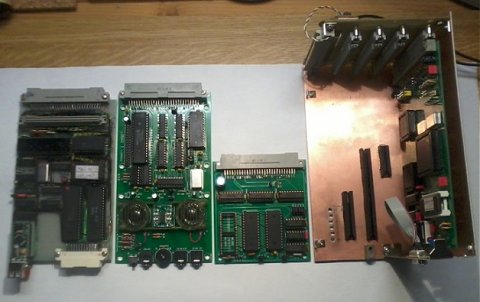

AC1 2019 Leiterplatten

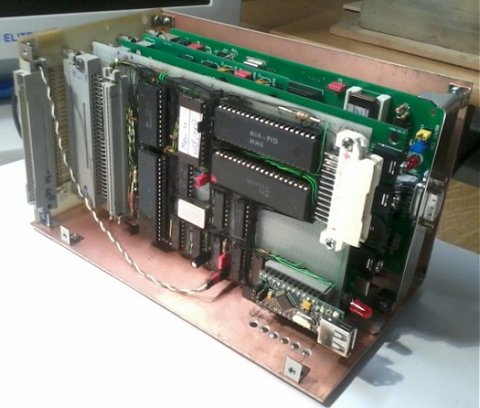

(04) AC1-2019 "Leiterplatten AC1"
Monitor 11.0 mit Farboptionen, Bildschirmkarte: (Heiko) , GIDE,
Tastatur mit ATiny 2313, 64 KB-RAM-Karte, Basic 6.1 Farbe und Sound,
CPU-Karte mit USB ,4 KB ROM, 2KB RAM, 2 x PIO, Soundkarte extern oder intern.
Schnittstelle PIO-PORT B (V24, S3004, Kassettenanschluss) angesteckt.
Soundkarte intern
Soundkarte extern
Soundkarte intern Soundkarte extern
Parallel- Schnittstelle und CTC der Soundkarte können bei Bedarf genutzt werden.

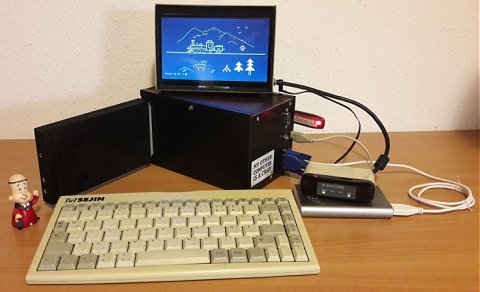

AC1 2020

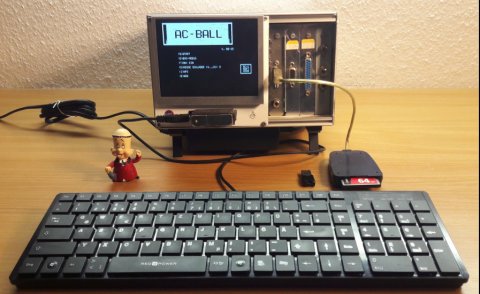

(05) AC1-2020 "Leiterplatten AC1 "
Monitor 11.0 mit Farboption, Bildschirmkarte: (Heiko),
GIDE, CPU-Karte mit Tastatur (ATiny 2313), 128 KB RAM,
Basic 6.1 Farbe und Sound,
PIO-Port B für Anschluss Kassette , Soundkarte extern oder intern.
Busanschluss links und rechts für Erweiterung
(PIO8255, Drucker, Steuerung usw.)
Betrieb mit 5V Akku, Monitor und Tastatur ca. >4 Std.

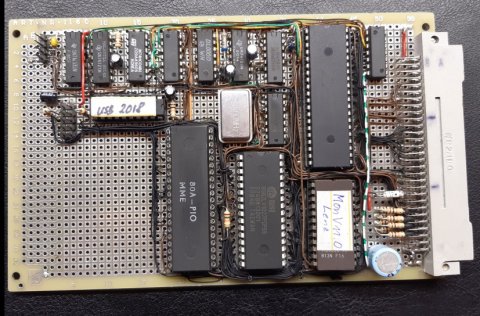

CPU Karte
CPU-Karte:
CMOS-Z80, 4KB-ROM, 128KB RAM, PIO, ATiny 2313 (AC1-2020) handverdrahtet.

Danke allen Bastelfreunden für die tollen Leiterplatten und Software (Rolf).
Update Dezember 2021:
Bernd Lenz:
" ...An alle AC1-Freunde,
die besten Wünsche zum 4.Advent und schöne Weihnachtsvorbereitungen.
Als Anlage mein Weihnachtskartenersatz.
Zeichensatz AC1 und für BASIC V3.2
Viel Gesundheit und ein schönes Weihnachtsfest !
wünscht Bernd "

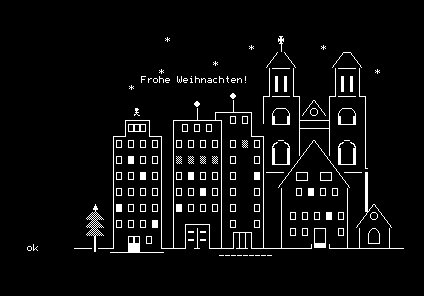

Weihnachten am Dom
BASIC-Programm WBILDAC.Z80
nachladbare Datei WBILDAC1.Z80
