AC1-2017, LP RAM-Ersatz, Stand: 10.11.2018

Alternativer RAM als U202-Ersatz

U202 sind heute (2018) genau so schwierig zu bekommen wie beim damaligen Aufbau des AC1 (1983-85). Schon damals wurden im "Funkamateur" Alternativen für BWS- und Grund-RAM vorgestellt.
Vorteilhaft ist die geringere Stromaufnahme des AC1.

Rene Vetter hat dazu Leiterplatten erstellt und produzieren lassen.
Die Unterlagen dazu hat er freundlicherweise bereitgestellt.

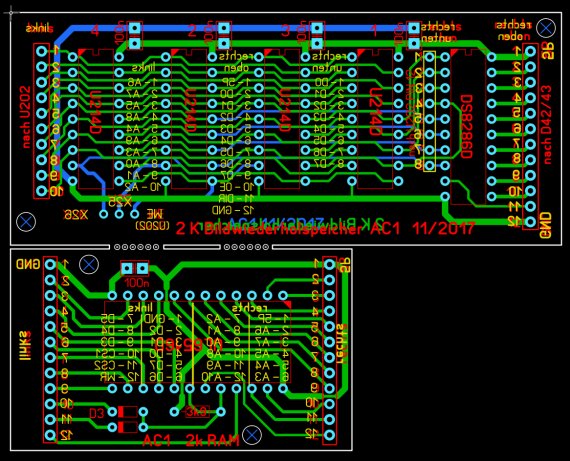

Sprintlayout 6.0 - Projekt


Lötseite als PDF
Bauteilseite als PDF

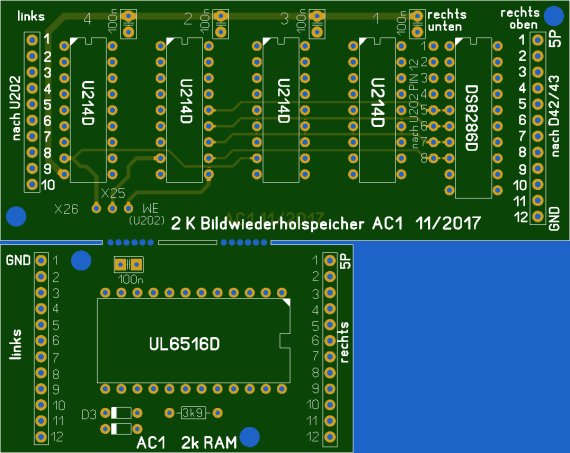

Bestückungsplan als PDF
Loetseite-Kommentar als PDF

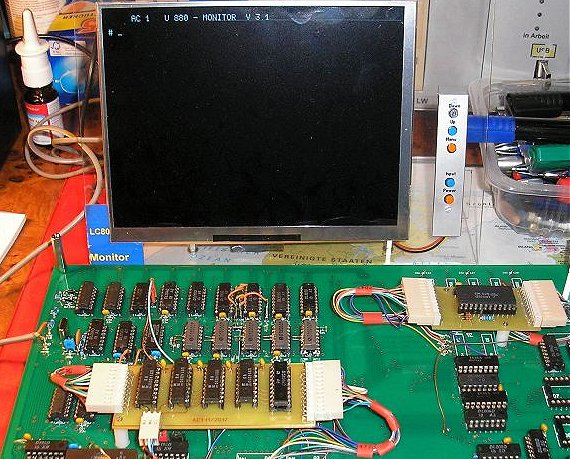

Probeaufbau von Siegfried Schenk

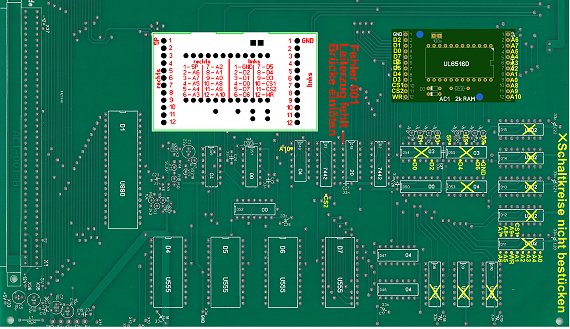

Anschluß 2K-RAM auf Rechnerplatine

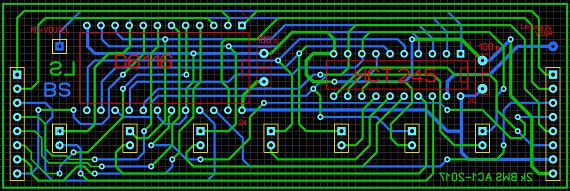

Siegfried Schenk hat einen Leiterplattenentwurf für den BWS-RAM von Rolf Weidlich gemacht. Hier das vorläufige Sprint-Layout 6 - Projekt.



Lötseite als PDF
Bauteilseite als PDF
Bestückungsplan als PDF
Bestückung Lötseite als PDF


wird noch fortgesetzt...
