AC1-Berlin, Floppy Disk Controller, Dessau

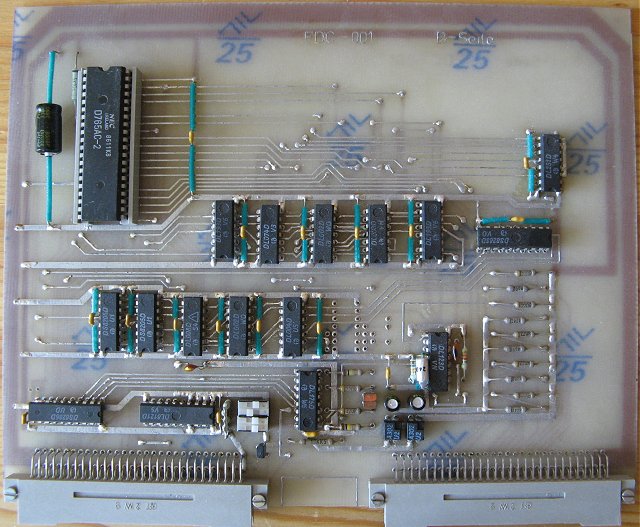

Johann Spannenkrebs: " Im Computerclub Dessau wurde eine Kleinserie von FDC-Platinen aufgelegt. Ulrich Zellner fertigte Zeichnungen, Layout und Aufbauanleitung an. Das Endprodukt war eine nichtdurchkontaktierte, doppelseitige Leiterplatte im K1520-Format. Die Auflage war etwa 25 Stück. Mit Hilfe der noch vorhandenen Unterlagen sowie der funktionierenden Platine konnten "neue" Bauunterlagen erstellt werden. "
Dessauer Unterlagen	neu erstellte Unterlagen

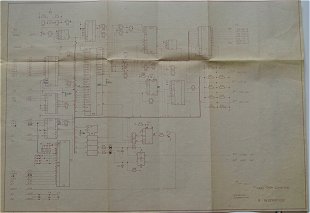

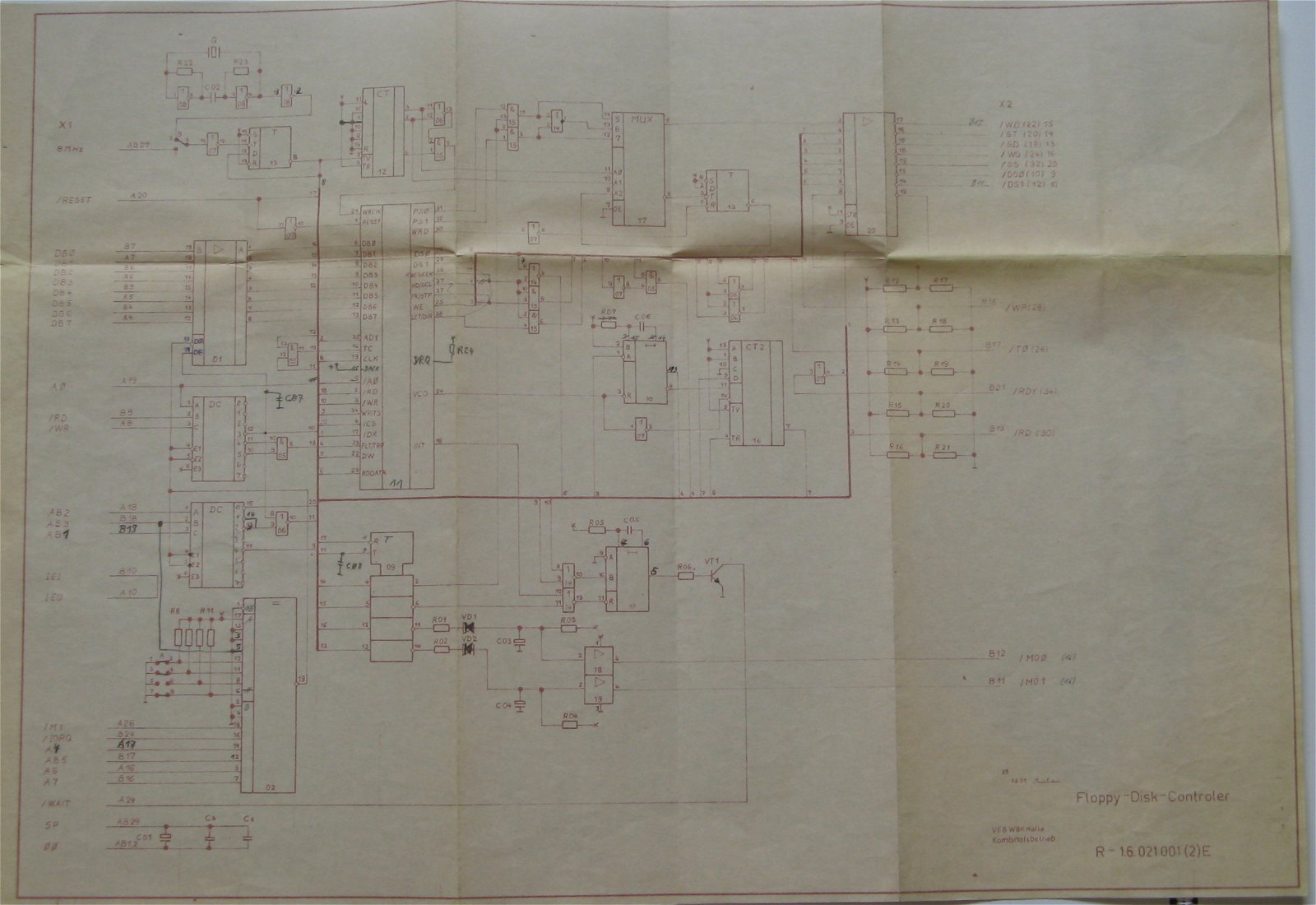

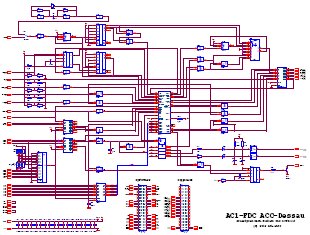

Schaltplan	Schaltplan

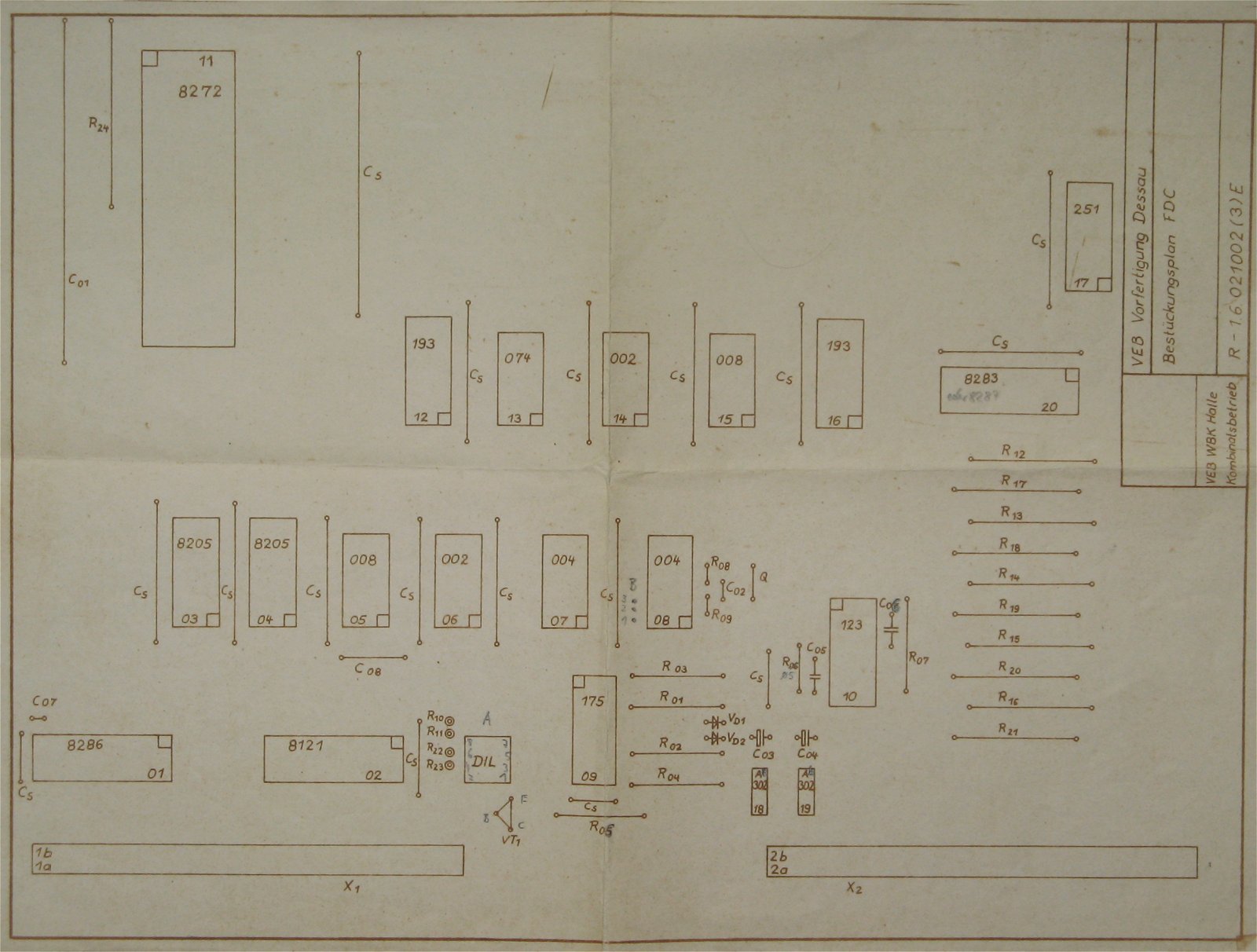

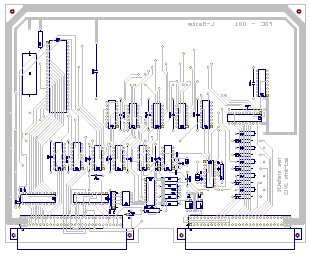

Bestückungsplan	Bauelementeseite

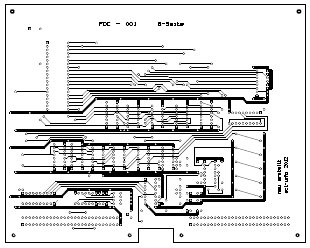

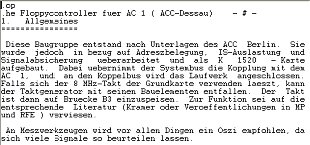

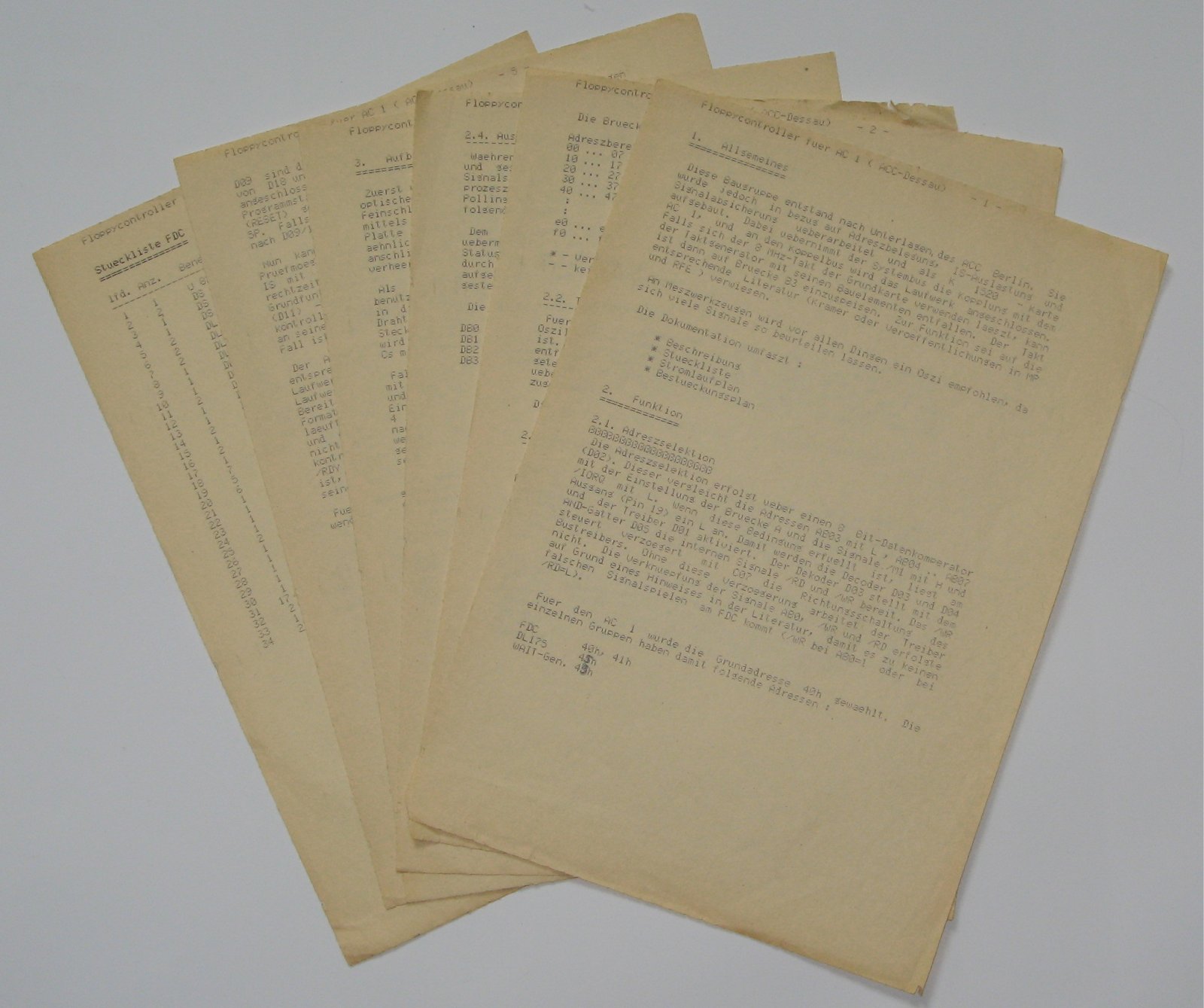

Aufbauanleitung	Leiterseite

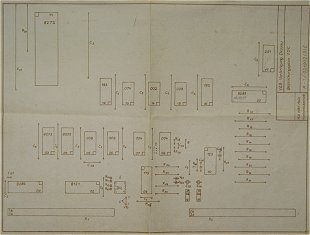

Bestückungsseite	Bestückungsplan

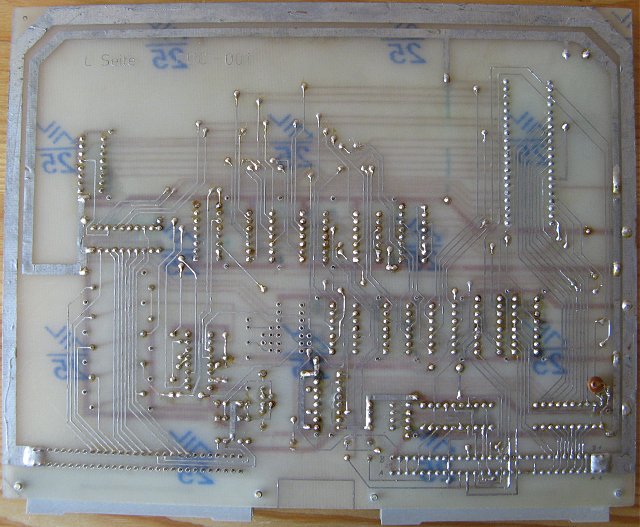

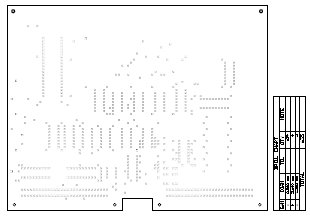

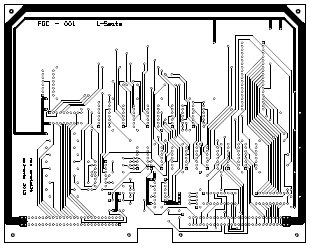

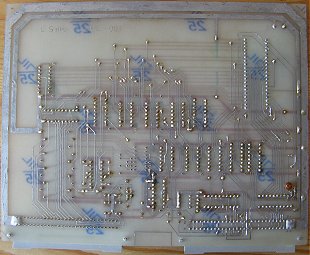

Leiterseite	Bohrplan
	Bohrdaten als ZIP GERBER-Daten als ZIP Stückliste als ZIP
konvertierte Anleitung	Produktionsunterlagen
